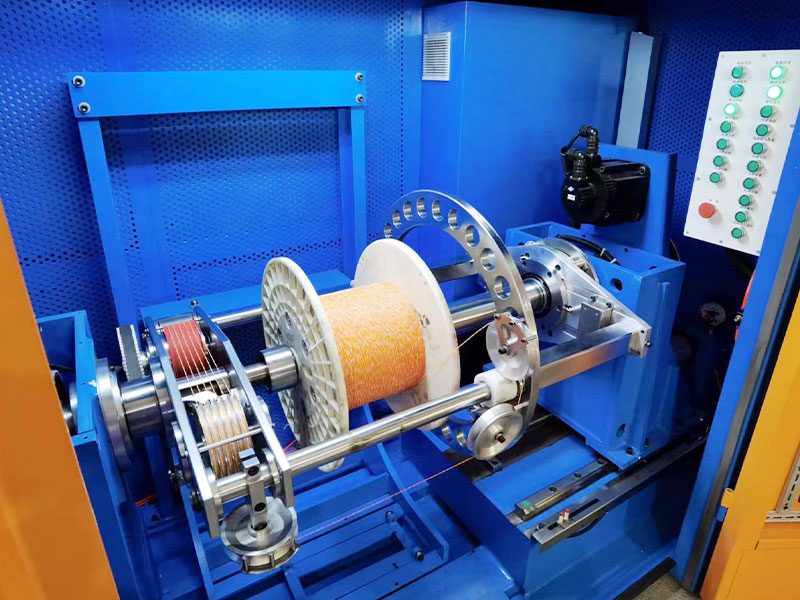

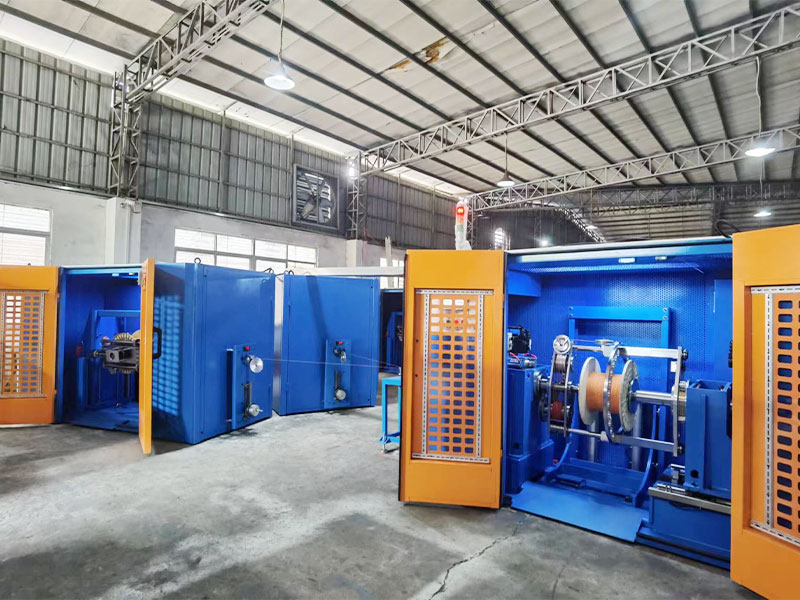

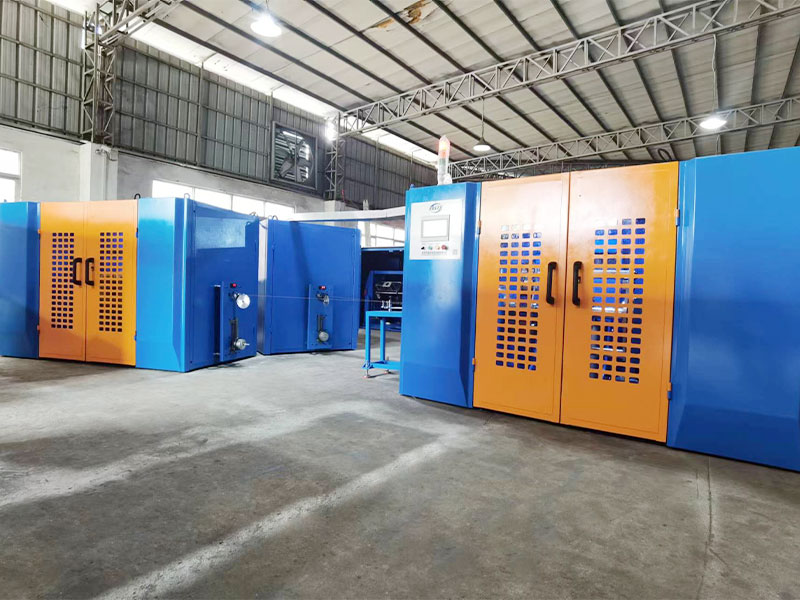

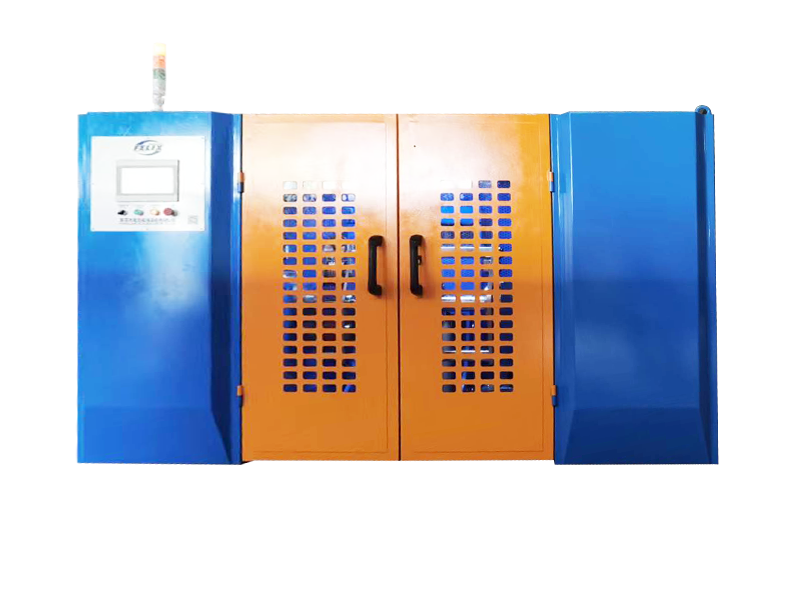

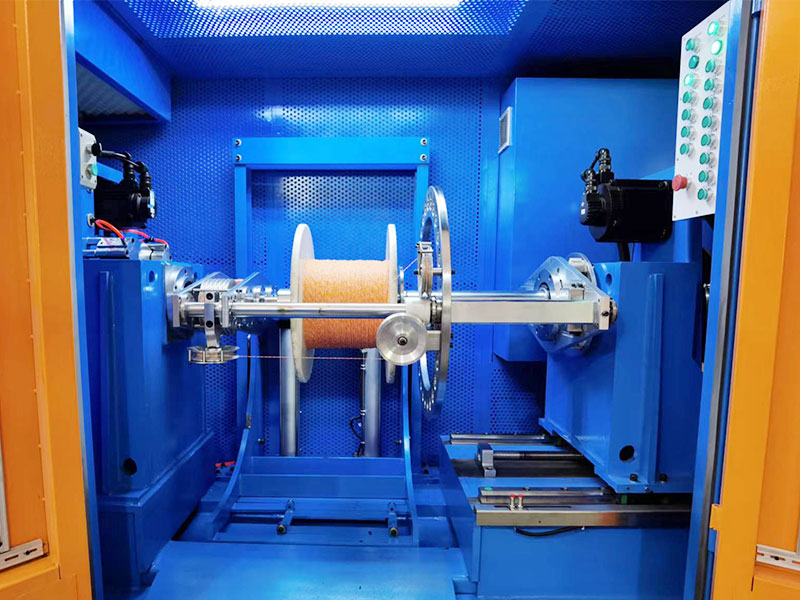

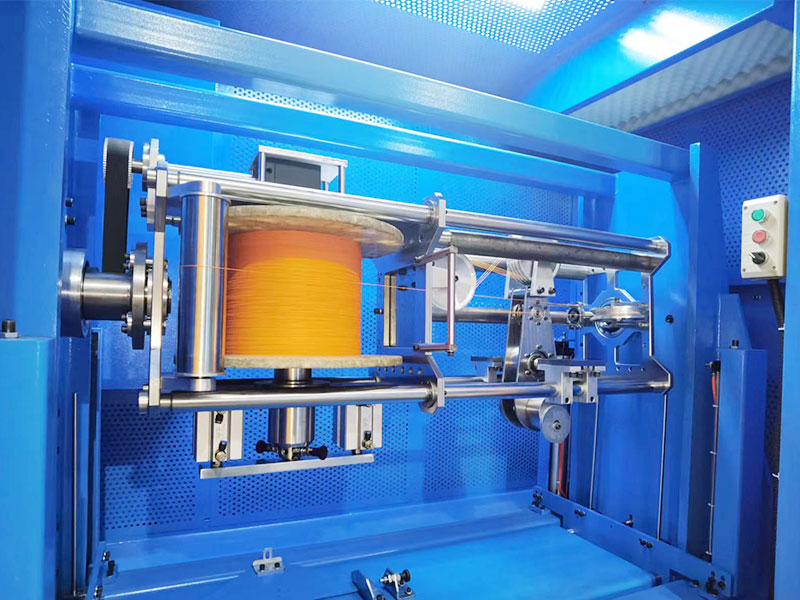

Torcitrice a coppia posteriore per cavo dati automobilistico rotante a quattro nuclei a passo singolo

I cavi di rete CAT7 e CAT8 differiscono principalmente per velocità e frequenza di trasmissione.

CAT7 supporta velocità di trasmissione fino a 10 Gbps con una frequenza di 600 MHz, mentre CAT8 supporta velocità fino a 25 Gbps o 40 Gbps con una frequenza di 2000 MHz.

Durante la produzione, dovrebbero essere utilizzati materiali conduttori di alta qualità, la spaziatura tra le coppie e lo spessore dell'isolamento dovrebbero essere rigorosamente controllati, dovrebbero essere impiegate tecniche di schermatura efficaci come la schermatura a doppio strato per ridurre la diafonia e le interferenze esterne, garantendo l'integrità del segnale.

Dovrebbero essere adottate strutture di schermatura a doppio strato, con uno strato interno di foglio di alluminio e uno strato esterno di rete intrecciata, per migliorare la capacità anti-interferenza del cavo; allo stesso tempo, la disposizione delle coppie dovrebbe essere ottimizzata e la spaziatura tra le coppie dovrebbe essere aumentata per ridurre la diafonia.

Ottimizzando la geometria della coppia, controllando con precisione l'adattamento dell'impedenza, utilizzando materiali isolanti di alta qualità e impiegando tecniche di schermatura efficaci, la perdita di ritorno può essere ridotta al minimo per garantire l'integrità del segnale.

Il binario e il controllo di tensionamento automatico aiutano a mantenere una tensione costante durante tutto il processo di avvolgimento, garantendo una copertura uniforme, evitando le fluttuazioni di tensione durante il consumo del nastro e riducendo il tasso di rottura.

I cavi PCIe 6.0 e PCIe 7.0 differiscono per la velocità di trasmissione e i requisiti di integrità del segnale. PCIe 6.0 utilizza la tecnologia di modulazione PAM4 con una velocità di trasmissione fino a 64 GT/s, mentre PCIe 7.0 aumenta ulteriormente la velocità di trasmissione, impiega tecnologie di modulazione più avanzate e richiede una maggiore integrità del segnale e una latenza inferiore.

Dovrebbero essere selezionati materiali conduttori a bassa perdita, la struttura geometrica delle coppie dovrebbe essere ottimizzata, la diafonia tra le coppie dovrebbe essere ridotta, dovrebbero essere utilizzati materiali isolanti di alta qualità e i processi di produzione dovrebbero essere rigorosamente controllati per ridurre il ritardo e l'attenuazione del segnale.

Controllando con precisione il diametro del conduttore, lo spessore dell'isolamento e la spaziatura tra le coppie e utilizzando analizzatori di impedenza per il monitoraggio in tempo reale, assicurando che l'impedenza del cavo rientri nell'intervallo specificato per evitare riflessioni e perdite di segnale.

L'uso di un'efficace tecnologia di schermatura, come la schermatura a doppio strato, l'uso di materiali conduttori a bassa resistenza, ottimizza la geometria della coppia di fili, riduce le perdite elettromagnetiche e controlla il livello EMI del filo.

Le elevate velocità di trasmissione richiedono un controllo più rigoroso dell'integrità del segnale, che richiede l'uso di materiali conduttori a bassa perdita, un controllo preciso della geometria della coppia e la riduzione della diafonia e del ritardo per soddisfare le esigenze di trasmissione ad alta velocità.

Per ridurre l'attenuazione e il ritardo del segnale, è necessario scegliere materiali isolanti con bassa costante dielettrica e tangente a bassa perdita, come PTFE o PI.

Utilizzando la riflettometria nel dominio del tempo (TDR) e altre apparecchiature di test, è possibile effettuare il monitoraggio in tempo reale del ritardo di trasmissione via cavo per garantire che rientri nell'intervallo specificato, prevenendo problemi di qualità della trasmissione del segnale.

Il controllo preciso del diametro del conduttore e dello spessore dell'isolamento, l'ottimizzazione della disposizione delle coppie, la riduzione della diafonia tra le coppie e l'uso di materiali conduttori a bassa resistenza possono controllare efficacemente la resistenza e l'induttanza del cavo.

Utilizzando analizzatori di spettro e altre apparecchiature di test, è possibile effettuare il monitoraggio in tempo reale della velocità di trasmissione del cavo per garantire che soddisfi i requisiti di progettazione, prevenendo problemi di qualità della trasmissione del segnale.

Il controllo della temperatura dell'estrusore influisce direttamente sulla qualità dello strato isolante o guaina. Una temperatura troppo alta o troppo bassa renderà instabili le proprietà del materiale e influirà sulla qualità complessiva del cavo.

Il passo di una cordatrice determina la flessibilità e la resistenza alla trazione del filo a trefolo. Un passo più corto aumenta la flessibilità, mentre un passo più lungo migliora la resistenza alla trazione.
