Torcitrice Back Twist Pair per cavo di rete

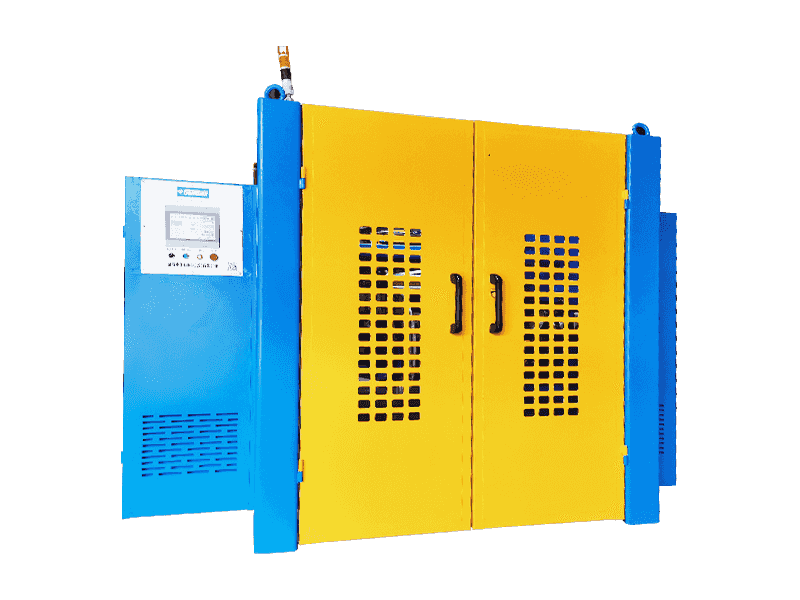

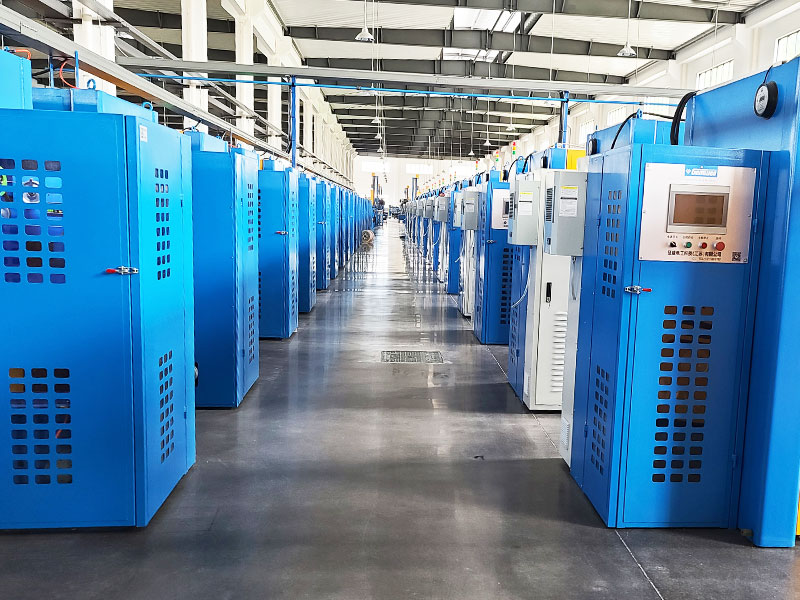

Macchina per torcitura a coppia di torsione posteriore di tipo integrato per cavo di rete

Nel processo di torsione della coppia di fili centrali, la precisione del passo e la tenuta del filo accoppiato sono molto importanti, che hanno un impatto significativo sulle proprietà elettriche e fisiche del cavo finito. Questa macchina è dotata di una ruota del cabestano indipendente all'interno dell'arco angolare rotante della parte principale di torsione. La potenza del motore della ruota del cabestano viene trasmessa dall'esterno dell'arco angolare all'interno attraverso la trasmissione meccanica nell'albero principale rotante, evitando i fattori inaffidabili causati dalla tradizionale trasmissione del tipo a spazzola di carbone. Inoltre, il motore del cabestano e il motore di rotazione dell'arco angolare funzionano in modo sincrono tramite il controllo di interblocco elettrico, ottenendo così un controllo elettronico del passo continuo e ad alta precisione. Il passo di torsione può essere impostato digitalmente e formato in modo stabile e preciso. Inoltre, il ritorno della torsione posteriore adotta la struttura dell'arco ad angolo rotante, che trasforma la tradizionale rotazione passiva e la forza di cordatura esterna nella rotazione attiva e nella cordatura dei due fili con anima sotto l'azione combinata della torsione posteriore e della forza di torsione. La tensione interna di torsione e la tensione esterna di torsione si annullano a vicenda, così che la tensione di rotazione del prodotto ritorto dall'interno verso l'esterno si annulla a vicenda. Dopo la torsione, i due fili centrali si adattano saldamente senza spazi vuoti e sono naturalmente diritti e senza forza di rimbalzo. Il mantenimento di una struttura fisica stabile può portare a prestazioni elettriche stabili.

Inchiesta +
PREV：Torcitrice a coppia di torsione posteriore di tipo diviso per cavo di rete
PROSSIMO：Nessun prodotto successivo
Product Details

COMPONENTI

● Ø500 Svolgimento senza albero a doppia bobina orizzontale superiore e inferiore con culla a portale 2 unità
● Supporto per payoff con torsione posteriore 2 unità
● Ø500 Twister a coppia a tensione costante a doppio passo 1 unità
● Sistema di controllo 1 unità
● Le apparecchiature ausiliarie periferiche possono essere personalizzate.


SPECIFICHE TECNICHE

Struttura dei pagamenti Pay-off senza albero con culla a portale a doppia bobina orizzontale superiore e inferiore, pay-off con torsione posteriore a doppio passo dell'arco di incaglio.
Struttura di acquisizione Avvolgimento senza albero con culla a portale orizzontale, torsione della coppia di archi a doppio passo.

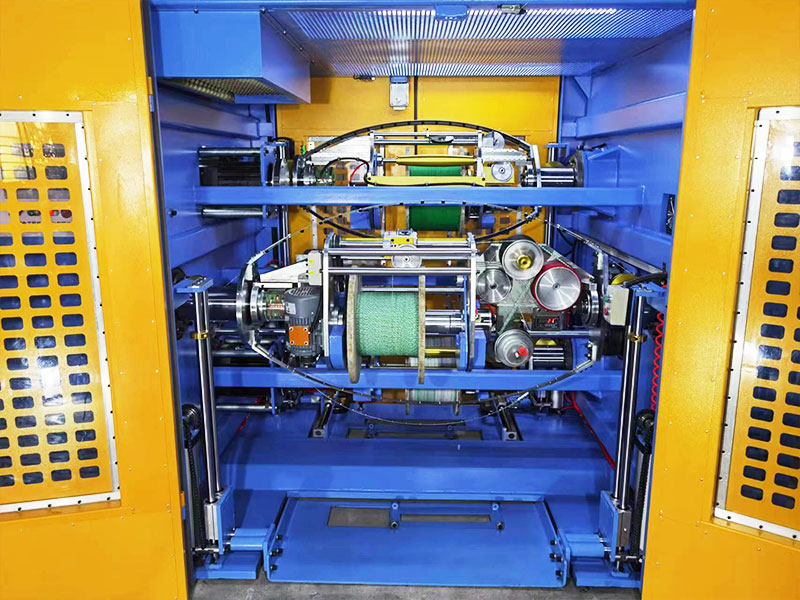

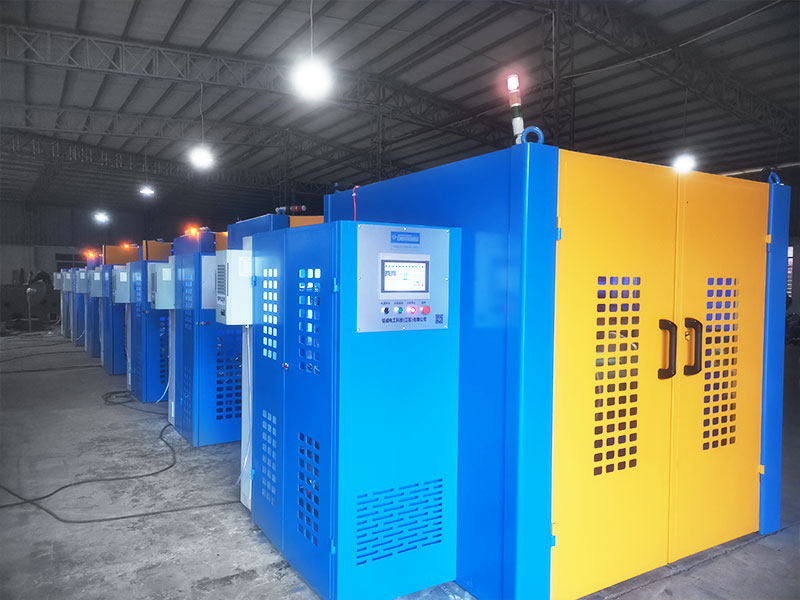

Struttura complessiva della macchina Lo svolgimento della torsione posteriore e l'avvolgimento del trefolo sono disposti uno dopo l'altro, con una struttura integrata. Sia il lato svolgitore che quello di prelievo sono dotati di porte per le operazioni di svolgimento e ritiro bobina.
Tipo di filo adatto Utilizzato principalmente per CAVO LAN CAT5, CAT5E, CAT6A, CAT7, CAT8 e altri cavi, ma anche per altri cavi di trasmissione del segnale che richiedono test elettrici.
Specifiche del filo centrale Intervallo: Ø0,6-2,0 mm, oltre questo intervallo, può essere personalizzato
Diametro esterno del filo a trefolo intervallo: Ø1.2-4.0mm, oltre questo intervallo può essere personalizzato.
Morsetto di arenamento La dimensione standard del diametro esterno dello stampo è 25
Metodo della torsione all'indietro Ottenere la torsione o pre-torsione, torsione significa che gli archi della macchina di vincita e la coppia di torsione ruotano in direzioni opposte; la pretorsione si riferisce allo stesso senso di rotazione della vincitrice e della torsione della coppia e può essere selezionata sul touch screen.
Rapporto torsione/pretorsione 0-120%, regolabile in modo continuo e continuo, impostato sul touch screen, controllo automatico PLC, tracciamento automatico della velocità di torsione/torsione posteriore.
Direzione di cordatura S/Z
Velocità di rotazione del pay-off La velocità di avvio effettiva viene impostata in base ai requisiti dei diversi gradi di filo, con un massimo di 2000 RPM/4000 TPM (senza carico).
Velocità di rotazione del riavvolgitore La velocità di avvio effettiva viene impostata in base ai requisiti dei diversi gradi di filo, con un massimo di 2000 RPM/4000 TPM (senza carico).
Intervallo di velocità del filo La formula per calcolare la velocità della linea: velocità dell'archetto x 2 x passo / 1000 = m/min. Il limite massimo di velocità è 100 m/min.
Filo ritorto Intervallo ottimale: 5,0-50,0 mm, precisione al primo decimale, con livello regolabile in continuo, selezionabile sul touchscreen.
Precisione del tono Precisione del passo ±0,3 mm durante la produzione a velocità fissa, ±0,5 mm durante l'avvio/spegnimento.
Materiale dell'arco da incaglio Il materiale standard utilizzato è una striscia di acciaio da 65Mn con occhielli in ceramica, che può essere personalizzata per un arco leggero in fibra di carbonio.
Ripaga la potenza dell'arco La configurazione standard è 2-5,5KW motore inverter personalizzabile anche per servomotori.
Acquisisci la potenza dell'arco La configurazione standard è un motore inverter da 3,7KW, che può anche essere personalizzato per un servomotore.
Frenatura dell'arco da incagliamento Freni elettromagnetici
Tipo argano Un argano a doppia ruota è integrato nella struttura del portale
Diametro della ruota del cabestano Rullo argano Ø185 in alluminio rivestito in gomma a 5 gole Rullo trainato in alluminio sdoppiato a 5 gole.
Potenza del cabestano La configurazione standard è un motore inverter da 1,5KW, che può anche essere personalizzato per un servomotore.
Specificazione del pay-off Modello Ø500, compatibile con Ø400, ruote portautensili in ABS.
Specificazione della presa Il modello Ø500 è compatibile con Ø400. Ruote portautensili in ABS
Il foro interno della bobina Lo standard è Ø56mm, altre dimensioni possono essere personalizzate.
Sollevamento del mandrino della bobina Bobina elettrica di sollevamento, carico e scarico dello skateboard.
Metodo di tensionamento della bobina Potente bobina di serraggio del gruppo cilindro elastico, forza di serraggio> 200 kg, con protezione autobloccante, bobina di rilascio pneumatico
Peso di caricamento della bobina MAX300KG
Potenza della bobina di vincita La configurazione standard è un motoriduttore da 2-0,75 kW, che può anche essere personalizzato per un servomotore.
Potenza della bobina di raccolta La configurazione standard è un motoriduttore da 0,75 kW, che può anche essere personalizzato per un servomotore.
Disposizione della posizione del filo di riavvolgimento Lo standard prevede 30 unità albero di traslazione dell'asta lucidate, che possono essere personalizzate per le file di controller di movimento del servo.
Potenza di disposizione della posizione del filo Il controller di movimento servo da 0,2KW può essere personalizzato.
Rilevamento dell'esaurimento del materiale di erogazione Allarme e arresto automatico quando il filo centrale sta per esaurirsi/allarme e arresto automatico quando il filo è rotto.

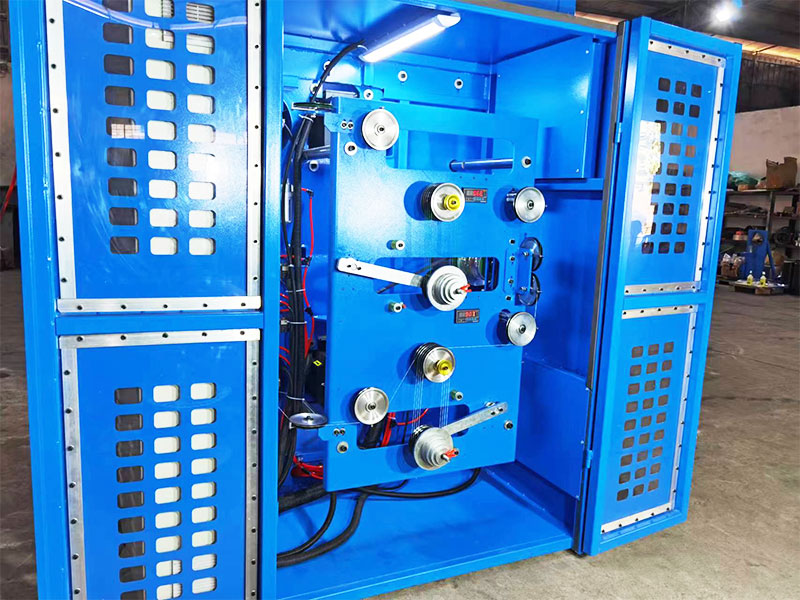

Tipo di tensione Lo standard prevede la regolazione della tensione spostando o aggiungendo pesi di bilanciamento, il PID controlla la velocità di svolgimento o riavvolgimento oppure la personalizza per regolare la tensione con un servomotore.
Intervallo di tensione di pay-off 3N-30N/0,3 kg-3 kg/300 g-3000 g
Intervallo di tensione di raccolta 5N-50N/0,5kg-5kg/500g-5000g
Precisione della tensione ±25 g
Visualizzazione della tensione Tipo di comunicazione: sensore di pressione con display digitale, allarme di superamento della tensione e spegnimento automatico.
Gestione delle formule Un sistema di gestione della formulazione personalizzato consente di inserire nel PLC dati quali tensione, temperatura, diametro estrinseco, passo, S/Z, distanza di avvolgimento del filo e pressione barometrica, supportando la raccolta e l'importazione dei dati per la produzione digitale.
Protezione di sicurezza Il rilevamento e la previsione automatici di temperatura/vibrazione/rumore/pressione possono essere personalizzati in base al design standard CE/CSA/UL.
Rilevazione di scintille Può essere personalizzato per aggiungere uno scintilla tester
Standard di potenza Lo standard è trifase 380 V/50 Hz e l'alimentazione può essere personalizzata per diversi paesi e regioni.
Software intelligente Personalizzabile per aggiungere il software "la migliore funzione di corrispondenza automatica della velocità di produzione", per ottenere contemporaneamente efficienza produttiva e qualità del prodotto.
Dispositivo di over-oil del filo centrale È possibile personalizzare e aggiungere un dispositivo di lubrificazione del filo interno. L'anima del filo isolante è rivestita con un olio lubrificante volatile per ridurre l'attrito durante la torsione della coppia di fili.




CARATTERISTICHE DEL PRODOTTO

● Velocità veloce: La scatola del fuso è distesa e ricotta, è durevole e non deformata. L'arco dell'angolo di cordatura rotante è bilanciato staticamente e dinamicamente per test e correzioni. Ha una piccola vibrazione e un basso rumore. Il mandrino non genera calore durante le operazioni continue ad alta velocità a lungo termine e la velocità di rotazione del mandrino è elevata.

● Meno spazio occupato: Adotta una struttura integrata, che consente di risparmiare oltre il 50% dell'occupazione rispetto al tradizionale torcitoio a coppia di torsione posteriore di tipo diviso.

● Tensione stabile: Il servomotore può essere personalizzato come elemento di tensione. Dopo aver impostato la tensione di riavvolgimento totale, la tensione di riavvolgimento dei due fili con anima viene calcolata in modo intelligente e la velocità di riavvolgimento e di riavvolgimento sono controllate con precisione dal controller del servo movimento, ottenendo così una tensione stabile.

● Intonazione accurata: L'esclusivo "meccanismo di trasmissione di precisione della potenza esterna e dell'argano interno" al mondo trasmette la potenza del motore all'esterno dell'arco angolare alla ruota dell'argano all'interno dell'arco angolare attraverso un complesso meccanismo di trasmissione meccanica. Con l'argano principale come punto di riferimento del movimento, adotta servocontrolli di movimento sia per l'arco dell'angolo di torsione che per l'argano principale per condurre un controllo preciso del movimento della catena e ottenere un passo preciso a qualsiasi velocità.

● Risparmio di manodopera: Dotato di un infilatore flessibile, può passare agevolmente attraverso il nodo girevole dell'arco angolare e l'infilatura può essere completata in 1 minuto. Il filo può essere ritirato nella direzione opposta utilizzando il pannello di controllo, risparmiando manodopera.

● Intelligente: Gestione della modalità di distribuzione, recupero della ricetta SOP con un clic, preparazione all'avvio con un clic, avvio con un clic; feedback dinamico del passo di torsione, rapporto di torsione posteriore, rilevamento guasti/rilevamento disconnessione/arresto quando il contatore raggiunge, pannello di controllo intelligente

● Basso tasso di fallimento: I componenti di controllo elettrico nell'arco ad angolo di cordatura sono tutti installati sulla culla e tutti i segnali sono controllati elettricamente a circuito chiuso all'interno dell'arco a corda. L'anello collettore della spazzola di carbone fornisce alimentazione trifase solo all'interno dell'arco dell'angolo di cordatura senza trasmettere segnali per evitare scarso contatto, interferenze e basso tasso di guasto.

● Manutenzione facile: I clienti al di fuori della Cina possono personalizzare per ottenere il controllo del bus Profinet, che garantisce una trasmissione rapida del segnale e basse interferenze.

La risoluzione dei problemi e la manutenzione sono disponibili indipendentemente dall'ubicazione della macchina in qualsiasi paese o regione del mondo, a condizione che sia disponibile una rete di comunicazione, quindi è possibile fornire rapidamente servizi di rilevamento remoto dei guasti, risoluzione dei problemi e manutenzione.
