Nastratrice per cavi di tipo attivo a tre servi

Nastratrice di tipo attivo a tre servi per cavi di segnale a coppia parallela

Il Center Rotary Wrapping è una procedura chiave nel processo di produzione del filo per il filo di trasmissione dei dati del connettore della porta Ethernet. Il materiale di avvolgimento viene avvolto attorno a due fili centrali isolati e un filo di terra in una struttura parallela su una nastratrice funzionante ad alta velocità. La stabilità del processo di avvolgimento influenza le qualifiche di prova di impedenza, attenuazione, perdita di ritorno dell'eco, diafonia e altri indicatori del filo della sbarra collettrice finito. Le macchine avvolgitrici con prestazioni eccellenti non solo possono produrre fili di trasmissione ad alta velocità con livelli di frequenza più elevati, ma anche ottenere rese di produzione più elevate, determinando così il livello di posizionamento sul mercato e la competitività sul mercato dei produttori di filo. GEMWELL si è concentrata sulla ricerca tecnica, sullo sviluppo e sull'innovazione delle macchine avvolgitrici sin dalla sua fondazione 20 anni fa. Dopo continui miglioramenti e aggiornamenti, la nastratrice GEMWELL a tre servi di tipo attivo per cavi di segnale a coppie parallele è ora diventata la scelta ideale di molte aziende rispettabili nel campo della produzione di cavi di trasmissione di segnali ad alta velocità. Le specifiche della macchina possono essere personalizzate. La seguente configurazione è una configurazione convenzionale di tre teste di avvolgimento. Gli utenti possono aumentare il numero di teste di avvolgimento in base alle diverse specifiche di produzione del cavo. A seconda della varietà di diametri del filo, è possibile personalizzare e modificare anche le specifiche e i tipi di macchine di avvolgimento, svolgimento e argano.

Richiesta +
PREC:Nastratrice di tipo attivo a tre servi per cavo a fase stabile
SUCC:Nessun prodotto successivo
Prodotto Dettagli

COMPONENTI

● Supporto svolgitore cavo Ø500 power core 2 unità

● Stand di svolgimento in filo di rame Ø300 di potenza 2 unità

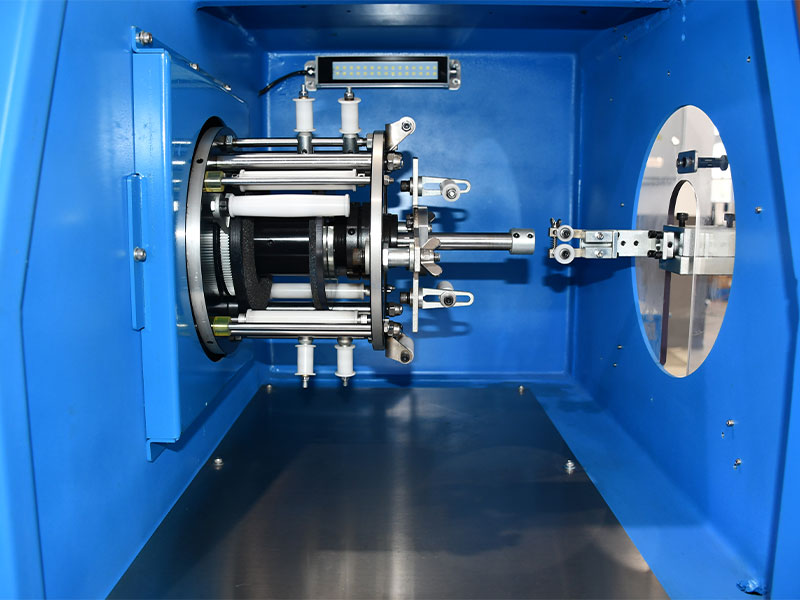

● Testa di nastratura per avvolgitrice a tre servocomandi 1 1 unità

● Avvolgitrice elettrica 1 unità

● Testa di nastratura per avvolgitrice a tre servocomandi 2 1 unità

● Testa di nastratura per avvolgitrice a tre servocomandi 3 1 unità

● Forno telescopico 1 unità

● Tubo di raffreddamento forzato pneumatico 1 unità

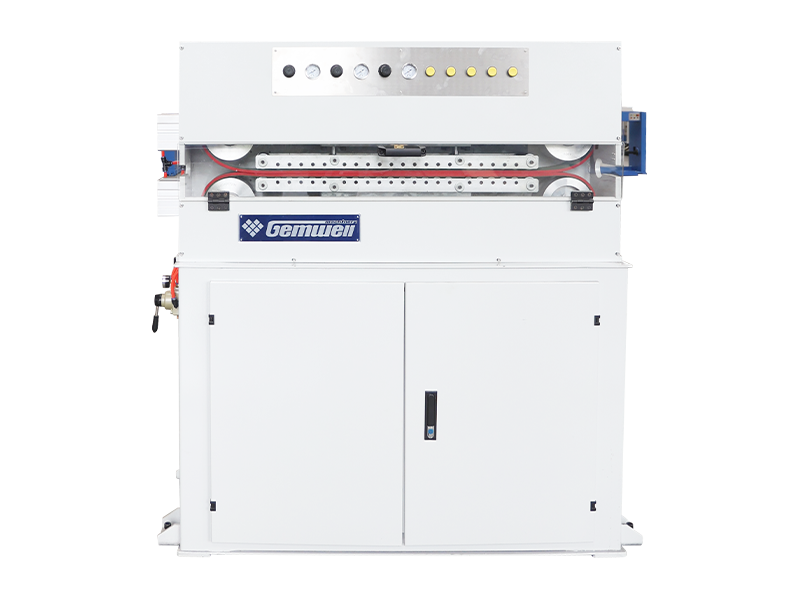

● Argano a cinghia tipo ruota Ø400 1 unità

● Raccoglitori di file di alberi motorizzati Ø500 1 unità

● Calibro del diametro 1 unità

● Stampante a getto d'inchiostro 1 unità

● Sistema di controllo 1 unità


SPECIFICHE TECNICHE

Tipo di struttura Macchina avvolgitrice a tensione costante di tipo attivo con tre servomotori (brevetto n. 202122403949.4A)
Tipo di filo adatto Utilizzato principalmente per coppie parallele ad alta velocità MINI-SAS, QSFP di linee di trasmissione del segnale, anche per linee dati, linee di controllo, cavi speciali e altri avvolgimenti di cavi.
Materiali applicabili AL, MYLAR, FOGLIO DI RAME, PTFE, ecc.
Diametro del filo applicabile Intervallo ottimale: Ø0,4-1,5 mm
Specifiche del prodotto Intervallo ottimale: Ø0,5*1,0-1,6*3,2 mm
Velocità massima MAX2500RPM (senza carico), la velocità di avvio effettiva viene impostata in base ai requisiti del cavo
Intervallo di velocità del filo 1-25 m/min, la gamma di velocità varia a seconda del tipo di filo.
Diametro esterno della bobina di nastro Intervallo ottimale: D.E. Ø180*Altezza 100
Larghezza del nastro 1,5-15 mm
Diametro interno della bobina di nastro 30/50,8/76 universale
Passo avvolgente 3-30 mm, impostazione del programma
Intervallo di tensione 1N-30N/100g-3000g
Potenza del motore principale Servomotore da 3KW
Potenza di registrazione Servomotore da 1,8 kW
Tensione del nastro di avvolgimento Servomotore da 1,3 kW
Potere di presa Servomotore da 0,4 kW
Potere di profitto Motoriduttore da 0,4KW
Potere di presa Avvolgimento in modalità coppia servomotore da 0,8 kW, ballerino senza tensione
Potenza di spostamento dell'avvolgimento Servocontrollore di movimento da 0,4KW
Lunghezza del nastro 1 bobina 3 bobine, senza tagliare il filo durante il cambio bobina
Ispezione del nastro Spegnimento automatico quando il nastro sta per esaurirsi e rompersi.
Stampo per avvolgere il nastro Lo stampo interno del nastro è fissato sul condotto centrale, lo stampo esterno della ruota guidafilo è fissato sul tubo di stoccaggio del nastro. Entrambi gli stampi sono estensibili e mobili.
Precisione dell'avvolgimento del nastro Tolleranza del passo: ± 1%, tolleranza della tensione: ± 1%.
Tasso di sovrapposizione 0-80%, impostazione del programma
Gestione delle formule Produzione digitale, tensione, diametro esterno, passo, S/Z, distanza tra le file, pressione dell'aria e altri dati possono essere memorizzati nel PLC.
Impostazione della tensione Gli elementi di tensione del nastro di avvolgimento/svolgimento/riavvolgimento/avvolgimento sono servomotori, il processo SOP è memorizzato nel PLC.
Protezione di sicurezza Conforme agli standard CE, con rilevamento e previsione automatici di temperatura/vibrazione/rumore/pressione.




CARATTERISTICHE DEL PRODOTTO

● Alta produttività: Il corpo rotante è bilanciato staticamente e dinamicamente per test e correzioni. Durante il funzionamento, la macchina ha una piccola vibrazione e una voce bassa. Il mandrino non genera calore durante il funzionamento continuo ad alta velocità a lungo termine. Ha un'elevata efficienza produttiva ed un rapporto costo-efficacia.

● Tensione stabile: Tre servomotori forniscono rispettivamente potenza per controllare con precisione il movimento del telaio rotante, del vassoio del materiale a nastro e del ballerino di tensione.

Vengono eliminati diversi fattori d'influenza, come le variazioni del materiale della bobina o del diametro del cuscinetto e la resistenza al vento, con conseguente tensione stabile.

● Intonazione accurata: Prendendo l'argano principale come punto di riferimento del movimento, l'argano principale e ciascun telaio rotante adottano un servo controller di movimento per un preciso controllo del movimento ad incastro in modo da poter ottenere un passo di avvolgimento accurato a qualsiasi velocità.

● Risparmio di manodopera: Un dispositivo di bloccaggio è installato all'estremità di ingresso del filo di ciascuna testa di avvolgimento. La forza di serraggio può essere regolata senza danneggiare il filo; il filo può essere ritirato nella direzione opposta; Gestione della modalità di configurazione, recupero della formula SOP con un clic, preparazione all'avvio con un clic e avvio con un clic; Arresto e spegnimento quando il nastro è rotto/finito/misurato, controllo intelligente, risparmio di manodopera.

● Basso tasso di fallimento: nessun anello collettore, nessuna spazzola di carbone, ad eccezione della sostituzione regolare delle parti soggette ad usura del rullo guidanastro, basso tasso di guasto.

● Manutenzione facile: Utilizzo del controllo bus Profinet, trasmissione rapida del segnale, bassa interferenza, cavo di rilevamento guasti remoto. La risoluzione dei problemi e la manutenzione sono disponibili indipendentemente dal fatto che la macchina si trovi in ​​qualsiasi paese del mondo, purché sia ​​presente una rete di comunicazione, è possibile fornire rapidi servizi di manutenzione remota.

Correlato Prodotti
  • 0

    Anno di fondazione

  • 0

    Superficie edificata (m²)

  • 0

    Numero di dipendenti

  • 0+

    Proprietà intellettuale

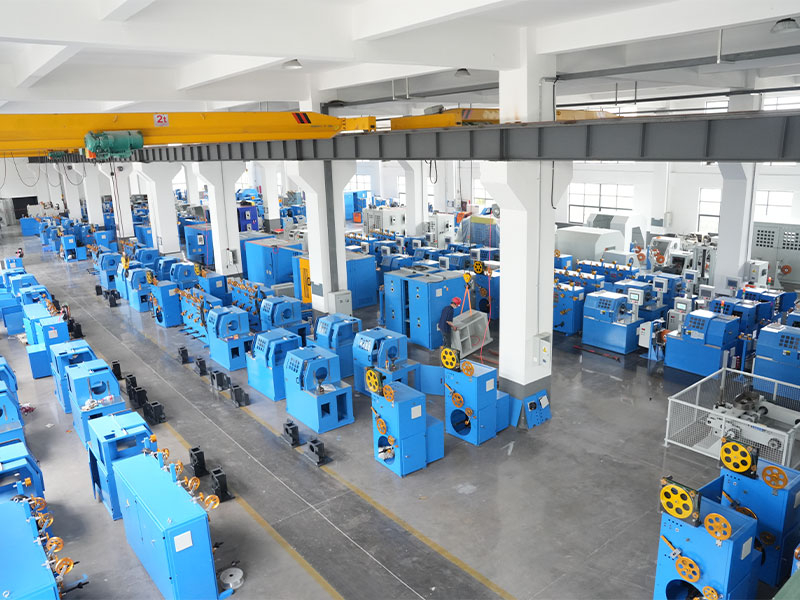

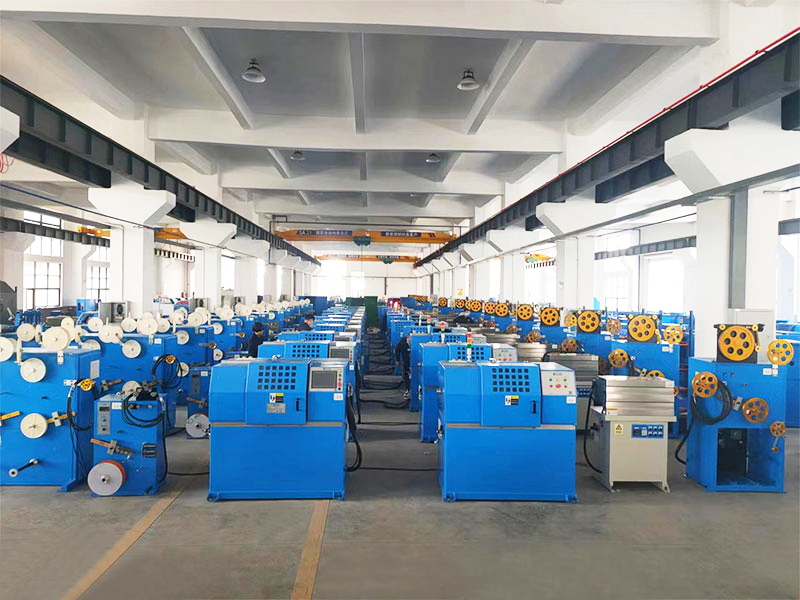

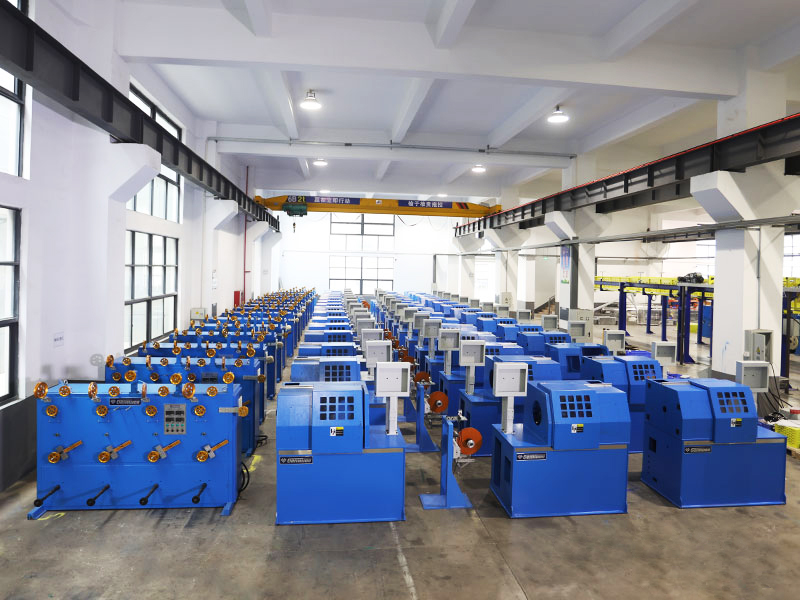

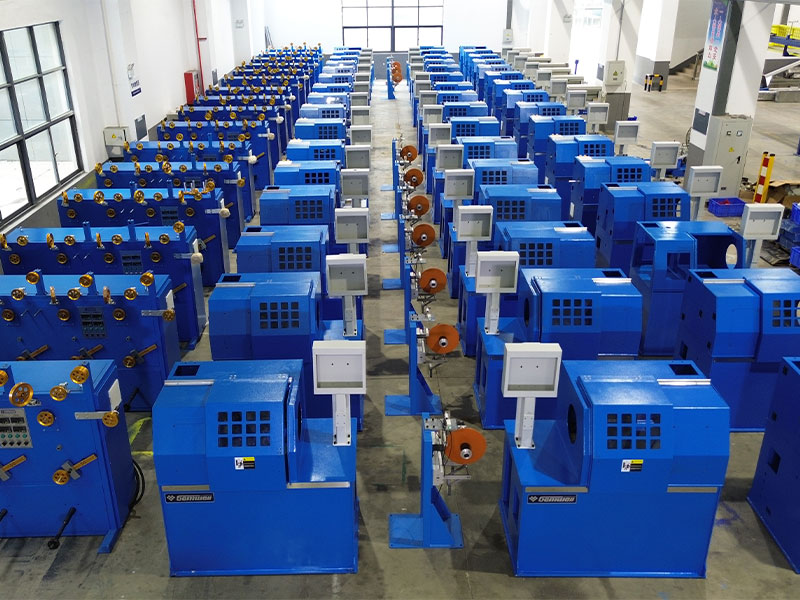

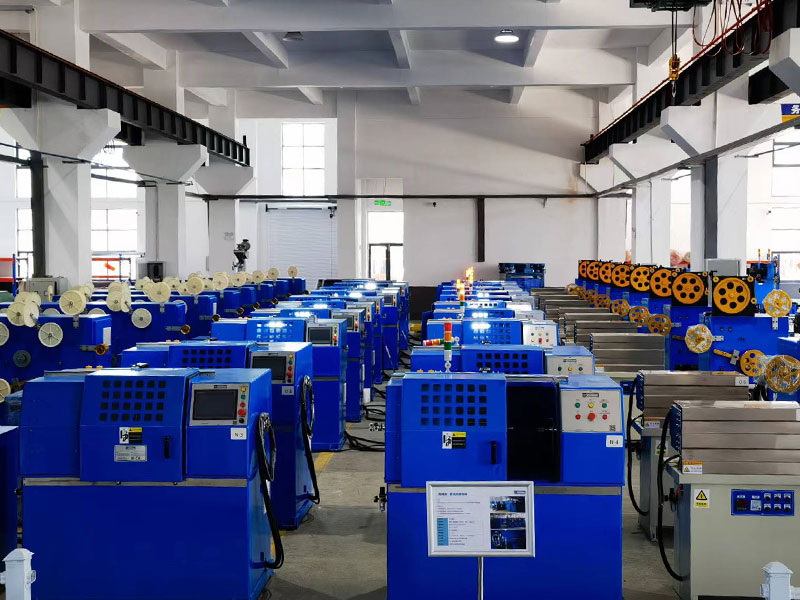

Una fabbrica matura su cui puoi contare
