Nastratrice di tipo attivo Servo Spit per cavi di segnale a coppia parallela

Con la diffusione del 5G, dell’Internet delle cose, dell’intelligenza artificiale, dei nuovi dispositivi mobili energetici, della VR/AR, dei data center, ecc., la domanda di cavi di trasmissione ad alta velocità è cresciuta rapidamente, annunciando l’arrivo di una nuova era dell’economia digitale. Di conseguenza, si registra un aumento significativo nella costruzione di data center su larga scala e nella domanda di porte Ethernet a larghezza di banda elevata da parte dei fornitori di servizi cloud, come 100GbE, 200GbE, 400GbE e in futuro anche 800GbE. Per facilitare la trasmissione dei dati tra switch di rete e altri dispositivi di rete (come server o convertitori multimediali) con queste porte Ethernet a larghezza di banda elevata, sono emersi connettori per cavi come SAS, Mini-SAS, SFP, SFP, SFP28 e QSFP. Il Center Rotary Wrapping è una procedura chiave nel processo di produzione del filo per il filo di trasmissione dei dati del connettore della porta Ethernet. Il materiale di avvolgimento è avvolto attorno a due fili centrali isolati e un filo di terra in una struttura parallela su una nastratrice funzionante ad alta velocità. La stabilità del processo di avvolgimento influisce direttamente sull'impedenza, sull'attenuazione, sulla perdita di ritorno, sulla diafonia e su altri indicatori del prodotto finale del cavo. Una macchina avvolgitrice ad alte prestazioni non solo consente la produzione di cavi di trasmissione ad alta velocità con frequenza più elevata, ma migliora anche la resa produttiva, determinando così il posizionamento sul mercato e la competitività dei produttori di cavi. Da 20 anni GEMWELL si dedica alla ricerca e all'innovazione delle macchine avvolgitrici. Attraverso miglioramenti e aggiornamenti continui, la nastratrice GEMWELL Servo Spit di tipo attivo per cavi di segnale a coppia parallela è diventata la scelta migliore per il processo di avvolgimento di molte aziende leader nel campo dei cavi di trasmissione del segnale ad alta velocità. La seguente configurazione riguarda una configurazione standard con tre teste di nastratura, gli utenti possono aumentare o diminuire il numero di teste di nastratura in base ai diversi processi. Le specifiche e i tipi di avvolgimento, svolgimento e argano possono anche essere personalizzati in base alle specifiche del diametro.

Inchiesta +
PREV：Nastratrice Servo Spit di tipo attivo per filo ultrasottile
PROSSIMO：Nessun prodotto successivo
Product Details

COMPONENTI

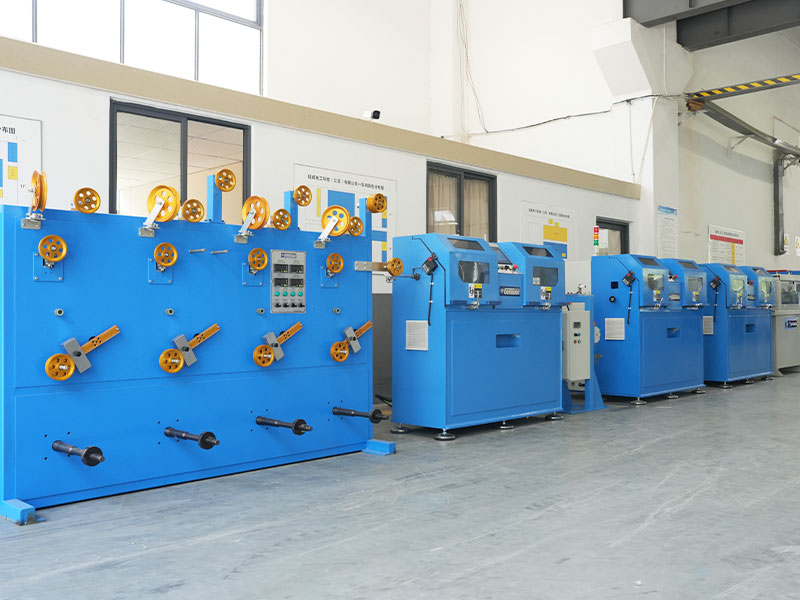

● Supporto svolgitore cavo Ø500 power core 2 unità
● Supporto svolgitore in filo di rame Ø300 di potenza 2 unità

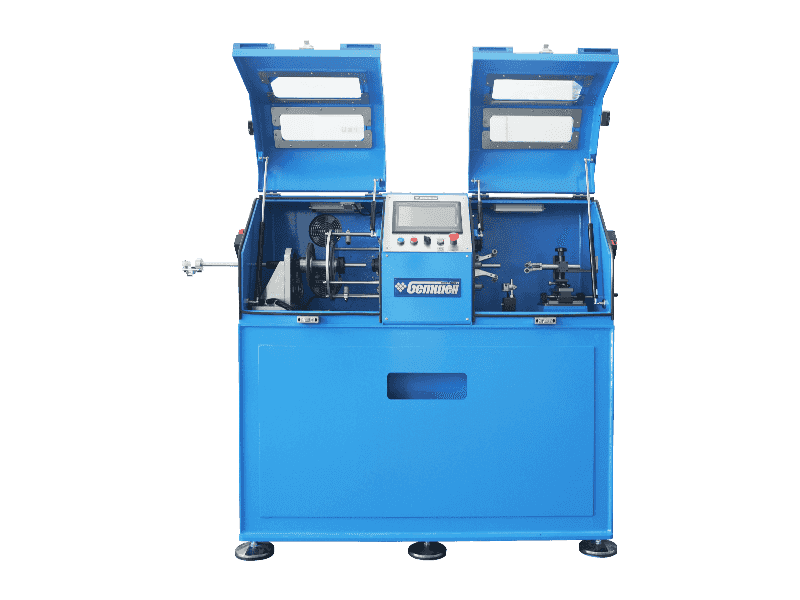

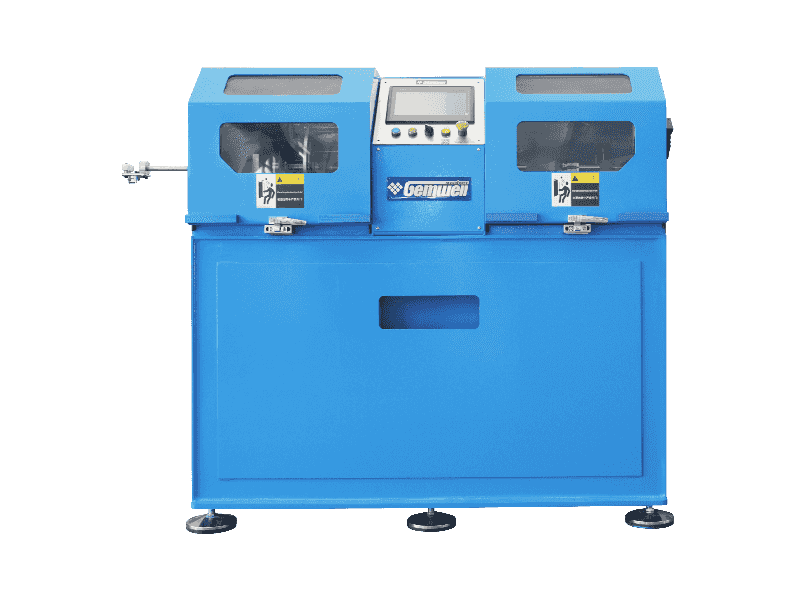

● Testa di nastratura per macchina avvolgitrice attiva tipo spiedo 1 1 unità
● Avvolgitrice longitudinale 1 unità
● Testa di nastratura per macchina avvolgitrice attiva tipo spiedo 2 1 unità
● Testa di nastratura per macchina avvolgitrice attiva tipo spiedo 3 1 unità
● Forno telescopico 1 unità
● Tubo di raffreddamento forzato pneumatico    1 unità
● Argano a cinghia tipo ruota motrice Ø400 1 unità
● Avvolgitore ad albero motorizzato Ø500 1 unità
● Calibro di diametro 1 unità
● Stampante a getto d'inchiostro 1 unità
● Sistema di controllo 1 unità


SPECIFICHE TECNICHE

Tipo di struttura Macchina avvolgitrice a tensione costante con rullo di pressione a doppia ruota e avvolgitrice attiva (brevetto n. CN114649118A)
Tipo di filo adatto Utilizzato principalmente per coppie parallele ad alta velocità MINI-SAS, QSFP di linee di trasmissione del segnale, anche per linee dati, linee di controllo, cavi speciali e altri avvolgimenti di cavi.
Materiali applicabili AL, MYLAR, FOGLIO DI RAME, PTFE, ecc.
Diametro del filo applicabile Intervallo ottimale: Ø0,2-1,5 mm
Specifiche del prodotto Intervallo ottimale: Ø0,25*0,50-1,6*3,0 mm
Velocità massima MAX3500RPM (senza carico), la velocità di avvio effettiva viene impostata in base ai requisiti del cavo
Intervallo di velocità del filo 1-25 m/min, la gamma di velocità varia a seconda del tipo di filo.
Diametro esterno della bobina di nastro Gamma ottimale: Ø180*100
Larghezza del nastro 1,5-15 mm
Diametro interno della bobina di nastro 30/50,8/76 universale
Passo avvolgente 2-30 mm, impostazione del programma
Intervallo di tensione 1N-30N/100g-3000g
Potenza del motore principale Servomotore da 4,4 kW
Potenza di registrazione Servomotore da 0,2 kW
Tensione del nastro di avvolgimento Servomotore da 1,8 kW
Potere di presa Servomotore da 0,4 kW
Potere di profitto Motoriduttore da 0,4KW
Potere di presa Servomotore da 0,4 kW
Potenza di spostamento dell'avvolgimento Servocontrollore di movimento da 0,4KW
Lunghezza del nastro 1 bobina 3 bobine, senza tagliare il filo durante il cambio bobina
Ispezione del nastro Spegnimento automatico quando il nastro sta per esaurirsi e rompersi.

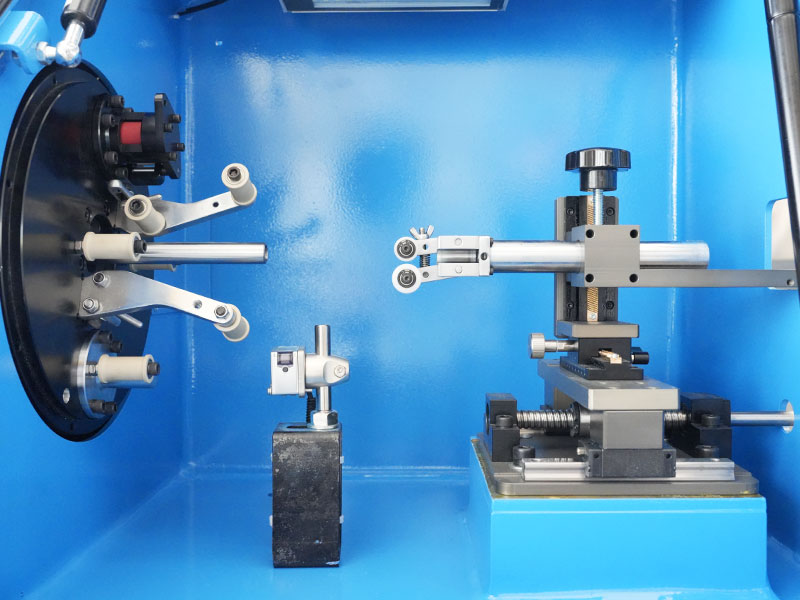

Stampo per avvolgere il nastro Lo stampo interno del nastro è fissato sul condotto centrale, lo stampo esterno della ruota guidafilo è fissato sul tubo di stoccaggio del nastro. Entrambi gli stampi sono estensibili e mobili.
Precisione dell'avvolgimento del nastro Tolleranza del passo: ± 1%, tolleranza della tensione: ± 1%.
Tasso di sovrapposizione 0-80%, impostazione del programma
Gestione delle formule Produzione digitale, tensione, diametro esterno, passo, S/Z, distanza tra le file, pressione dell'aria e altri dati possono essere memorizzati nel PLC.
Impostazione della tensione Gli elementi di tensione del nastro di avvolgimento/svolgimento/riavvolgimento/avvolgimento sono servomotori, il processo SOP è memorizzato nel PLC.

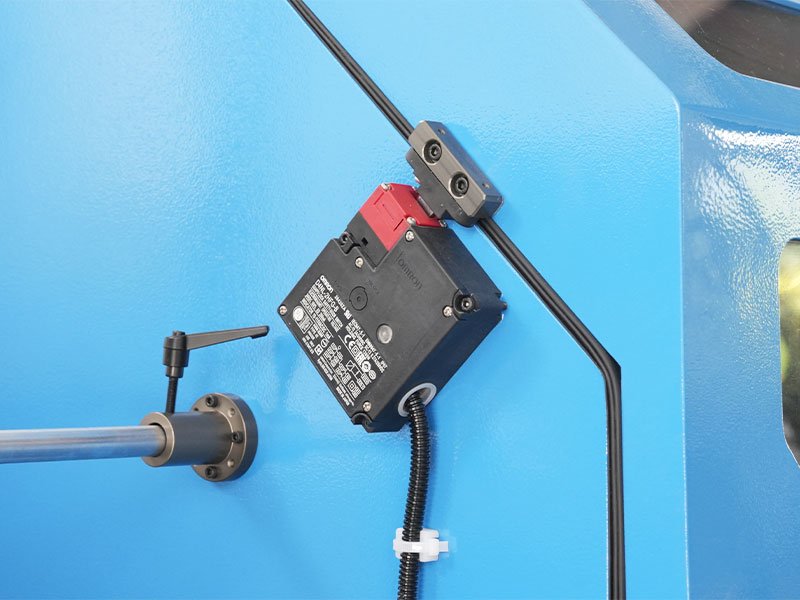

Protezione di sicurezza Conforme agli standard CE, con rilevamento e previsione automatici di temperatura/vibrazione/rumore/pressione.




CARATTERISTICHE DEL PRODOTTO

● Alta produttività: Il corpo rotante è bilanciato staticamente e dinamicamente per test e correzioni. Durante il funzionamento, la macchina ha una piccola vibrazione e una voce bassa. Il mandrino non genera calore durante il funzionamento continuo ad alta velocità a lungo termine. Ha un'elevata efficienza produttiva ed un rapporto costo-efficacia.

● Tensione stabile: Un rullo a doppia ruota viene utilizzato per estrarre la striscia dalla bobina a una velocità uniforme per eliminare le variazioni di tensione causate dalle variazioni del diametro esterno del vassoio del nastro. La tensione di avvolgimento si ottiene controllando il diametro esterno del cavo finito, ovvero maggiore è la tensione, minore è il diametro esterno; minore è la tensione, maggiore è il diametro esterno. Dopo il rullo argano a doppia ruota, il nastro passa solo attraverso due rulli guidatori molto vicini all'asse centrale di rotazione per essere avvolto direttamente sul filo. Pertanto è possibile eliminare diversi fattori d'influenza come la forza centrifuga e la resistenza del vento, ottenendo una tensione stabile.

● Intonazione accurata: Prendendo l'argano principale come punto di riferimento del movimento, l'argano principale e ciascun telaio rotante adottano un servo controller di movimento per un preciso controllo del movimento ad incastro in modo da poter ottenere un passo di avvolgimento accurato a qualsiasi velocità.

● Risparmio di manodopera: Un dispositivo di bloccaggio è installato all'estremità di ingresso del filo di ciascuna testa di avvolgimento. La forza di serraggio può essere regolata senza danneggiare il filo; il filo può essere ritirato nella direzione opposta; Gestione della modalità di configurazione, recupero della formula SOP con un clic, preparazione all'avvio con un clic e avvio con un clic; Arresto e spegnimento quando il nastro è rotto/finito/misurato, controllo intelligente, risparmio di manodopera.

● Basso tasso di fallimento: nessun anello collettore, nessuna spazzola di carbone, ad eccezione della sostituzione regolare delle parti soggette ad usura - il rullo guida del nastro, basso tasso di guasto.

● Manutenzione facile: Utilizzo del controllo bus Profinet, trasmissione rapida del segnale, bassa interferenza, cavo di rilevamento guasti remoto. La risoluzione dei problemi e la manutenzione sono disponibili indipendentemente dal fatto che la macchina si trovi in ​​qualsiasi paese del mondo, purché sia ​​disponibile una rete di comunicazione, è possibile fornire rapidi servizi di manutenzione remota.
