Avvolgere i cavi elettrici provoca danni? Cosa devi sapere

La risposta breve: l'avvolgimento dei cavi è sicuro, ma solo se eseguito correttamente

Avvolgere cavi elettrici e prolunghe non causa di per sé danni o rischi per la sicurezza. Tuttavia, il modo in cui li avvolgi fa un'enorme differenza. Avvolgimenti stretti, piegamenti ad angoli acuti o raggruppamenti di cavi sotto carico possono generare calore, deteriorare l'isolamento e ridurre la durata del cavo. La causa principale della maggior parte dei guasti legati ai cavi non è l'avvolgimento in sé, ma una tecnica di avvolgimento inadeguata combinata con una costruzione del cavo di bassa qualità.

Capire perché alcuni cavi resistono per decenni mentre altri si sfilacciano, si surriscaldano o si guastano entro un anno richiede l'analisi di due fattori interconnessi: il modo in cui i cavi vengono conservati e gestiti nell'uso quotidiano e il modo in cui il cavo è stato fabbricato in primo luogo, in particolare il ruolo del filo e dell'estrusore nel determinare l'integrità strutturale del prodotto finale.

Perché il modo in cui avvolgi i cavi è davvero importante

I cavi elettrici e le prolunghe non sono solo conduttori metallici. Sono sistemi a strati – un nucleo conduttore circondato da isolamento, a volte con schermatura o rivestimento aggiuntivo – e ogni strato ha tolleranze fisiche. Quando avvolgi un cavo, sottoponi simultaneamente a stress meccanico tutti questi strati.

Accumulo di calore nei cavi di prolunga a spirale

Uno dei rischi più documentati legati all'avvolgimento dei cavi è l'accumulo termico. Quando un filo di prolunga è avvolto e ancora collegato a un circuito sotto tensione, si comporta come un induttore: il calore generato dalla resistenza elettrica non può dissiparsi in modo così efficiente come farebbe in uno stato non avvolto. Una prolunga da 13 A completamente avvolta che porta vicino al suo carico nominale può raggiungere temperature di 30–50°C superiori rispetto allo stesso cavo steso piatto. Questo è il motivo per cui le bobine di filo di prolunga vendute nel Regno Unito e nell'Unione Europea riportano avvertenze esplicite di srotolarsi completamente prima dell'uso con carichi pesanti.

L'accumulo di calore accelera il degrado dell'isolamento. La maggior parte degli isolamenti standard in PVC sono progettati per funzionare continuamente a 70°C. Ripetuti cicli di surriscaldamento rendono il PVC fragile, si rompe e alla fine espone il conduttore, creando un pericolo di scossa e incendio che sembra provenire dal nulla anni dopo il danno iniziale.

Sollecitazione meccanica sul conduttore e sull'isolamento

Il raggio di curvatura è una specifica fondamentale per qualsiasi cavo. Ogni tipo di filo ha un raggio di curvatura minimo: la curva più stretta che può sostenere senza deformazione permanente. Avvolgere strettamente i cavi attorno a un piccolo gancio, a un mozzo di avvolgicavo con un nucleo stretto o persino al proprio braccio può violare questo raggio di curvatura minimo. Le conseguenze includono:

• Microfratture nei singoli trefoli all'interno del conduttore
• Fessure da stress nel rivestimento isolante, in particolare in ambienti freddi
• Delaminazione della guaina dall'isolante nei cavi multistrato
• Maggiore resistenza nei punti danneggiati, con conseguente riscaldamento localizzato

Per i cavi flessibili standard da 1,5 mm² comunemente utilizzati nelle prolunghe domestiche, il raggio di curvatura minimo consigliato è in genere di 15–20 mm. La maggior parte delle persone avvolge i cavi in ​​anelli molto più piccoli di questo senza rendersi conto del danno a lungo termine che stanno causando.

Il ruolo del Estrusore per fili e cavi nella qualità del cavo

Prima che un cavo raggiunga le mani del consumatore, passa attraverso un processo di produzione in cui l'estrusore di fili e cavi costituisce l'elemento centrale dell'attrezzatura. L'estrusore applica gli strati di isolamento, rivestimento e guaina sul conduttore forzando il polimero fuso (solitamente PVC, XLPE, LSZH o TPE) attraverso uno stampo progettato con precisione a temperatura, pressione e velocità controllate. La qualità di questo processo di estrusione determina direttamente la capacità di un cavo di tollerare le sollecitazioni fisiche derivanti dall'avvolgimento, dalla piegatura e dall'avvolgimento quotidiano.

In che modo i parametri di estrusione influiscono sulla durabilità

Un estrusore per fili e cavi opera entro una finestra ristretta di parametri. La deviazione dalle impostazioni ottimali introduce difetti che potrebbero non essere visibili ad occhio nudo ma riducono significativamente le prestazioni meccaniche e termiche del cavo:

Questo è il motivo per cui i cavi di produttori rinomati, le cui linee di estrusori di fili e cavi sono monitorate con test di scintilla in linea, misuratori di spessore delle pareti e misurazione continua del diametro, superano costantemente le importazioni a basso costo che saltano questi controlli di qualità. Un cavo con una parete isolante uniforme di 0,8 mm su tutto il perimetro si fletterà migliaia di volte di più prima di cedere rispetto a uno con un punto sottile di 0,4 mm su un lato.

Scelte dei materiali isolanti e loro effetto sulla flessibilità

Anche il composto polimerico immesso nell'estrusore di fili e cavi svolge un ruolo importante nel modo in cui un cavo finito risponde all'avvolgimento. Diversi materiali isolanti hanno profili di flessibilità molto diversi:

• PVC standard: Basso costo, ampiamente utilizzato, ma diventa rigido e fragile a temperature inferiori a 0°C. L'avvolgimento di cavi isolati in PVC in ambienti freddi aumenta significativamente il rischio di rottura dell'isolamento.
• PVC flessibile (con plastificanti): Molto più flessibile alle basse temperature, più tollerante se avvolto strettamente. Comunemente utilizzato nelle prolunghe domestiche.
• XLPE (Polietilene Reticolato): Ottima resistenza termica fino a 90°C in continuo, proprietà meccaniche migliori del PVC, ma meno flessibile a temperatura ambiente. Utilizzato in cavi più pesanti.
• TPE (elastomero termoplastico): Flessibilità superiore e prestazioni a basse temperature. I cavi con guaina in TPE possono essere avvolti saldamente e rimanere intatti, motivo per cui sono preferiti per strumenti portatili e attrezzature esterne.
• LSZH (zero alogeni a bassa emissione di fumi): Utilizzato in ambienti in cui i fumi tossici costituiscono un problema per la sicurezza antincendio, come tunnel e data center. Generalmente più rigido degli equivalenti in PVC.

Sapere di quale materiale è fatto l'isolamento del cavo ti aiuta a prendere una decisione più informata su quanto strettamente può essere avvolto e in quali condizioni di temperatura ambiente.

Tecniche corrette per avvolgere cavi elettrici e prolunghe

Conoscendo i rischi, la prossima domanda pratica è come avvolgere correttamente i cavi in modo che durino più a lungo, siano più sicuri e facili da installare. Esistono diversi metodi consolidati utilizzati dai professionisti nei settori audiovisivo, elettrico ed edile che si traducono perfettamente nell'uso quotidiano a casa e sul posto di lavoro.

Il metodo sopra-sotto

La tecnica sopra-sotto è il gold standard per avvolgere i cavi che devono essere avvolti e conservati ripetutamente. Invece di avvolgere il cavo ogni volta nella stessa direzione di rotazione, il che aumenta lo stress torsionale nel conduttore, si alterna la direzione di ciascun anello. Un anello va "sopra" descrivendo un arco naturale, il successivo va "sotto" con una leggera torsione verso l'interno e così via in modo alternato. Ciò si traduce in una bobina che rimane piatta, si srotola senza attorcigliarsi e non accumula l'effetto memoria che distrugge i cavi nel tempo. I tecnici audio professionisti e le troupe televisive utilizzano questo metodo come standard perché un singolo microfono o cavo video può costare diverse centinaia di dollari.

Rispetto del raggio minimo di curvatura

Come regola pratica, il diametro del cappio quando si avvolge un cavo dovrebbe essere almeno da 8 a 10 volte il diametro esterno del cavo. Per un tipico cavo di prolunga da 10 mm di diametro, ciò significa anelli di diametro non inferiore a 80–100 mm. L'avvolgimento attorno a un gancio stretto, a un chiodo sottile o alle dita crea pieghe molto più strette e l'uso ripetuto aggrava il danno fino a quando non si verifica un guasto.

Utilizzo di fascette per cavi, cinghie in velcro e bobine adeguate

Il modo in cui si fissa un cavo avvolto è importante tanto quanto la tecnica di avvolgimento stessa:

• Fascette per cavi in velcro sono preferibili alle fascette in plastica perché non comprimono il cavo. Una fascetta fissata saldamente attorno a un fascio di cavi crea un punto di pressione concentrata che può deformare l'isolamento e creare un punto debole nel tempo.
• Cinghie a strappo riutilizzabili progettato specificamente per i cavi, disponibile presso produttori come Hellermann Tyton e Panduit, applica una pressione uniforme e delicata attorno alla bobina senza costrizione.
• Avvolgicavo con diametro del nucleo di grandi dimensioni mantenere un raggio di curvatura sicuro per tutta la lunghezza immagazzinata. Per cavi di prolunga fino a 25 m di lunghezza si consigliano bobine con un diametro del nucleo di almeno 150 mm.
• Figura-8 archiviazione su una staffa fissa o un picchetto è un'alternativa all'avvolgimento che elimina completamente l'accumulo di sollecitazioni torsionali. Il cavo si incrocia a metà ad ogni avvolgimento, annullando la rotazione introdotta su ciascun lato.

Non avvolgere mai un cavo di prolunga sotto tensione e carico mentre è arrotolato

Ciò merita una sua enfasi. Se stai utilizzando una prolunga per alimentare un'apparecchiatura che si avvicina al suo amperaggio nominale, come una stufa, un utensile elettrico o un'idropulitrice, il filo deve essere completamente srotolato prima dell'uso. Far passare una prolunga a spirale a 10 A su un cavo da 13 A è un noto rischio di incendio. I dati delle indagini sugli incendi nel Regno Unito hanno ripetutamente identificato le prolunghe a spirale come fonte di accensione negli incendi domestici. Sia i regolamenti sul cablaggio IET che le linee guida del produttore riflettono questo.

In che modo la tecnologia degli estrusori di fili e cavi influenza il comportamento di avvolgimento dei cavi moderni

La differenza di prestazioni tra un cavo che sopravvive a migliaia di cicli di avvolgimento-svolgimento e uno che si guasta dopo pochi mesi dipende quasi interamente da ciò che è accaduto all'interno dell'estrusore di filo e cavo durante la produzione. Le moderne linee di estrusori sono significativamente più sofisticate di quelle di vent'anni fa e i cavi risultanti riflettono questo progresso.

Estrusione multistrato a passaggio singolo

Le configurazioni contemporanee di estrusori per fili e cavi possono applicare più strati di polimero in un unico passaggio attraverso un gruppo stampo tandem o tripla testa. Questa tecnica di coestrusione crea un cavo in cui lo strato isolante e il rivestimento esterno sono fusi a livello molecolare anziché semplicemente posizionati uno sopra l'altro. I cavi coestrusi resistono alla delaminazione sotto flessioni ripetute: un vantaggio fondamentale per qualsiasi cavo che verrà regolarmente avvolto e srotolato.

Vulcanizzazione continua e lavorazione XLPE

Per i cavi con specifiche più elevate, l'estrusore di fili e cavi entra in un tubo di vulcanizzazione continua (CV) dove l'isolamento XLPE estruso viene reticolato mediante calore e pressione immediatamente dopo l'applicazione. La reticolazione crea una rete polimerica tridimensionale che non può sciogliersi – a differenza dell’isolamento termoplastico – ed è molto più resistente alla deformazione permanente quando i cavi vengono avvolti sotto carico. I cavi XLPE possono tollerare temperature operative continue fino a 90°C rispetto ai 70°C del PVC standard, fornendo un margine di sicurezza termica più ampio quando i cavi vengono conservati in bobine.

Controllo di precisione dello spessore delle pareti

Le moderne linee di estrusori per fili e cavi sono dotate di misuratori di diametro laser o a raggi X e sistemi di centratura automatica che mantengono il conduttore centrato all'interno della matrice con tolleranze di ±0,02 mm o migliori. Ciò garantisce uno spessore di parete uniforme attorno all'intera circonferenza del cavo. L'eccentricità, ovvero il punto in cui il conduttore si trova fuori centro, rendendo sottile un lato dell'isolamento, è una delle cause principali di cedimento dell'isolamento in corrispondenza delle curve, poiché il lato sottile riceve la maggiore sollecitazione meccanica quando il cavo si flette.

Quando si acquistano prolunghe o cavi elettrici per uso generale, la ricerca di prodotti fabbricati secondo gli standard CEI 60227, IEC 60502 o BS 6004 è un indicatore ragionevole per sapere che il processo di estrusione di fili e cavi è stato adeguatamente controllato. Questi standard specificano gli spessori minimi delle pareti, la costruzione del conduttore e i requisiti di test elettrici per cui un cavo scarsamente estruso potrebbe fallire.

Errori comuni durante l'avvolgimento di cavi elettrici e prolunghe

Anche le persone che generalmente prestano attenzione alla propria attrezzatura commettono regolarmente errori di avvolgimento che si aggravano in gravi danni nel corso di mesi e anni. Ecco gli errori osservati più frequentemente e perché sono importanti:

• Avvolgimento dall'estremità della spina verso l'interno: Ciò sottopone il punto più sollecitato meccanicamente, il pressacavo sulla spina, a un carico di flessione aggiuntivo ogni volta che il cavo viene avvolto. Iniziare sempre l'avvolgimento dal centro del cavo e terminare su entrambe le estremità.
• Fissare la bobina attorcigliando il cavo su se stesso: Legare un cavo in un nodo utilizzando la propria coda crea una curvatura netta e un punto di stress torsionale che non può essere annullato senza sollecitare ulteriormente il cavo. Utilizzare invece un cinturino in velcro o una fascetta per cavi separata.
• Conservazione dei cavi in luoghi caldi mentre sono arrotolati: Un cavo a spirale conservato accanto a una caldaia, vicino a un radiatore o in un'auto calda accelera significativamente la migrazione del plastificante dall'isolamento in PVC. Una volta scomparso il plastificante, il PVC diventa rigido e fragile.
• Avvolgimento stretto dei cavi attorno alle maniglie dell'apparecchiatura: Molte persone avvolgono strettamente i cavi di prolunga attorno al manico di un utensile elettrico o di un aspirapolvere per riporli. Il raggio stretto nei punti di avvolgimento e la pressione della tensione stessa del cavo causano una deformazione persistente.
• Impilazione di oggetti pesanti sopra cavi a spirale: I coil piatti immagazzinati sotto scaffali con utensili o attrezzature impilati su di essi subiscono la deformazione per compressione dell'isolamento. Ciò è particolarmente dannoso per i cavi piatti a nastro.

Ispezione dei cavi per eventuali danni causati da un avvolgimento errato

Uno degli aspetti sottovalutati della manutenzione dei cavi è sapere cosa cercare quando si valuta se la storia dell'avvolgimento di un cavo ha causato danni. L'ispezione visiva rileva i problemi più seri prima che diventino rischi per la sicurezza.

Segni visivi di danni all'avvolgimento

• attorcigliamento: Una piega netta a forma di V o di U nella guaina del cavo che non si allenta quando il cavo è piatto. Ciò indica che i trefoli conduttori sottostanti sono stati permanentemente deformati.
• Segni di stress bianchi sulla giacca esterna: Una colorazione pallida o biancastra in corrispondenza di un punto di piegatura indica che il polimero si è allungato oltre il suo limite elastico. Questo si chiama "sbiancamento da stress" ed è un segnale di avvertimento precoce di crepe a venire.
• Crepa visibile sul rivestimento esterno: Qualsiasi crepa superficiale deve essere trattata come difetto squalificante. Anche se l'isolamento sottostante appare intatto, una guaina fessurata consente l'ingresso di umidità che accelera la corrosione del conduttore e alla fine causa il guasto dell'isolamento.
• Set permanente o "avvolgimento della memoria": Un cavo che mantiene la sua forma a spirale e non può essere steso piatto senza tornare indietro presenta uno stress torsionale interno significativo. Questo è meno pericoloso della rottura ma indica fatica accumulata.
• Scolorimento dovuto al calore nel punto di ingresso del cavo di una spina o presa: Lo scolorimento marrone o giallo della guaina del cavo vicino a un connettore indica che si è verificato un surriscaldamento, spesso causato da un'eccessiva resistenza in un punto di piegatura danneggiato all'interno della zona di ingresso della spina.

Qualsiasi cavo che presenti attorcigliamenti, crepe, sbiancamento da stress o scolorimento dovuto al calore deve essere immediatamente messo fuori servizio. Tentare di riparare il cavo domestico con del nastro isolante non è una soluzione sicura a lungo termine: l'adesivo del nastro si degrada nel tempo e il danno sottostante al conduttore potrebbe non essere visibile esternamente.

Selezione di prolunghe e cavi costruiti per avvolgimenti ripetuti

Se la tua applicazione prevede l'avvolgimento e lo svolgimento frequente di cavi (utensili da esterno, apparecchiature portatili, uso in officina), la scelta del cavo al momento dell'acquisto determina quanto durerà e quanto sarà sicuro conservarlo. Ecco cosa cercare:

I conduttori di Classe 5 e Classe 6 - le designazioni a filo sottile secondo IEC 60228 - possono avere diametri dei singoli fili piccoli fino a 0,1 mm rispetto a 0,4 mm in un conduttore solido di Classe 1. Questa cordatura fine viene ottenuta mediante macchine di trafilatura e raggruppamento di conduttori di precisione a monte dell'estrusore di fili e cavi e cambia radicalmente il modo in cui il cavo finito risponde alla flessione. Un conduttore di Classe 5 in un cavo flessibile da 1,5 mm² può contenere oltre 30 singoli fili di rame, ciascuno dei quali trasporta solo una parte della corrente totale, con ciascun filo in grado di muoversi rispetto a quelli vicini mentre il cavo si flette. Questo è il motivo per cui le prolunghe flessibili risultano notevolmente diverse dai cavi fissi all'interno delle pareti e perché possono sopravvivere a migliaia di cicli di avvolgimento che fratturarebbero un conduttore solido in pochi giorni.

Contesto industriale e normativo: cosa dicono gli standard sull'avvolgimento dei cavi

Le normative sulla sicurezza elettrica e gli standard sui cavi in genere non prescrivono esattamente come i consumatori dovrebbero avvolgere i propri cavi, ma stabiliscono le soglie di produzione e utilizzo che rendono possibile un avvolgimento sicuro. Comprendere questi standard aiuta a contestualizzare ciò che un cavo è progettato per tollerare.

• IEC 60227 specifica i cavi isolati in PVC per tensioni nominali fino a 450/750 V inclusi, coprendo i requisiti di costruzione, test e marcatura che un'operazione di estrusore di fili e cavi deve soddisfare per produrre cavi conformi.
• IEC 60884 e BS 1363 coprire i sistemi spina e presa a cui si collegano i cavi di prolunga e includere requisiti di pressacavo che proteggano il punto di ingresso del cavo, il punto più vulnerabile ai danni indotti dalla piegatura.
• EN50525 è la norma europea armonizzata per i cavi energia a bassa tensione, compresi i cavi flessibili per uso generale. Specifica i test di flessione, i test di invecchiamento termico e i requisiti minimi di flessibilità dei conduttori che i cavi devono superare prima di poter essere venduti sui mercati europei.
• Guida HSE (Esecutivo per la salute e la sicurezza del Regno Unito) sulla sicurezza elettrica sul posto di lavoro elenca esplicitamente le prolunghe a spirale utilizzate alla corrente nominale o in prossimità di essa come un pericolo elettrico riconosciuto, raccomandando ai lavoratori di utilizzare avvolgicavo con interruttori termici quando utilizzano prolunghe con carichi elevati.

Il test di flessione specificato nella norma EN 50525, in cui un campione di cavo viene flesso attorno a un mandrino di diametro definito per un minimo di 30.000 cicli, fornisce un'indicazione concreta di ciò che i cavi conformi allo standard sono progettati per resistere. Un cavo che supera questo test in fabbrica, essendo stato prodotto su un filo e un estrusore di cavi adeguatamente calibrati con spessore di parete costante e buona qualità del polimero, ha un profilo di durata utile fondamentalmente diverso da un cavo non conforme che supera questi test.

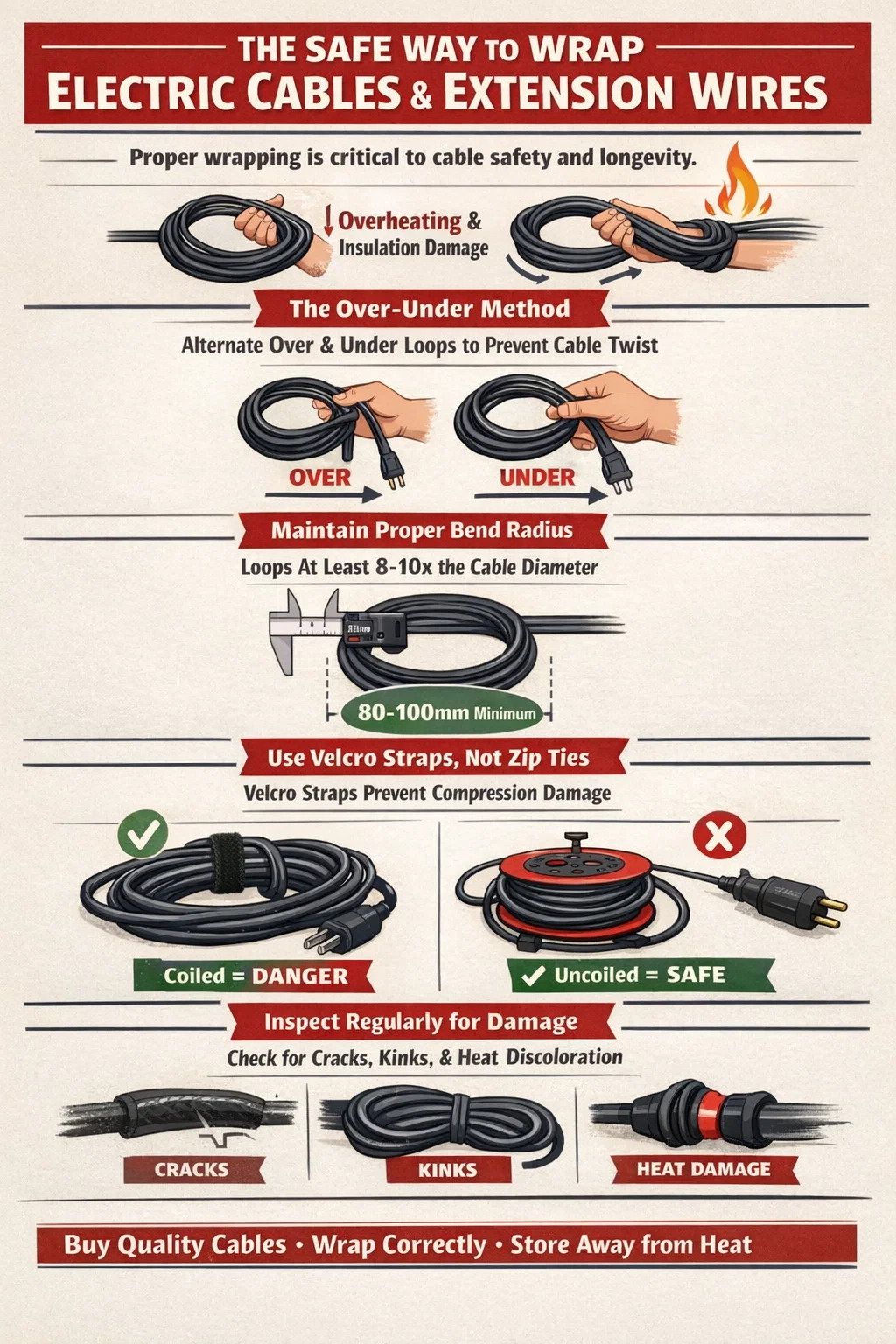

Riepilogo pratico: regole fondamentali per avvolgere i cavi elettrici in sicurezza

Riunendo tutto in una guida pratica, ecco i principi chiave per chiunque gestisca cavi elettrici e prolunghe in un ambiente domestico, in officina o professionale:

1. Srotolare sempre completamente i cavi di prolunga prima di utilizzarli con carichi elettrici pesanti. Anche uno srotolamento parziale è meglio di niente. Far funzionare un cavo a spirale da 13 A a 10 A o più comporta un rischio di incendio documentato.
2. Utilizzare la tecnica di avvolgimento sopra e sotto per cavi che verranno arrotolati e srotolati frequentemente. Ciò elimina la memoria torsionale e prolunga significativamente la durata del cavo.
3. Mantenere un diametro dell'anello pari ad almeno 8-10 volte il diametro esterno del cavo durante l'avvolgimento. Per un cavo da 10 mm, gli anelli devono avere un diametro minimo di 80–100 mm.
4. Fissare le bobine con cinturini in velcro anziché con fascette. Le fascette con cerniera creano nel tempo danni da compressione nel punto di fissaggio.
5. Acquista cavi realizzati secondo gli standard IEC o BS e cerca isolamento flessibile in PVC o TPE e conduttori a filo sottile di Classe 5 o Classe 6 per applicazioni che prevedono un avvolgimento regolare.
6. Ispezionare regolarmente i cavi per attorcigliamenti, sbiancamento da stress, screpolature o scolorimento dovuto al calore vicino alle spine. Rimuovere immediatamente i cavi danneggiati dal servizio.
7. Conservare i cavi lontano da fonti di calore ed evitare di impilare oggetti pesanti sui cavi a spirale.

I cavi non sono componenti esenti da manutenzione. La combinazione di una corretta tecnica di avvolgimento, di un'adeguata selezione dei cavi, sostenuta da una produzione di qualità di fili e estrusori di cavi, e di ispezioni regolari produce un sistema sicuro ed economico a lungo termine. La differenza di costo tra una prolunga conforme e ben realizzata e un'alternativa economica e non conforme è raramente superiore a pochi dollari o sterline. La differenza di costo negli esiti di fallimento è incommensurabilmente maggiore.
