Cosa fa un cavo SATA? Funzione, tipi e suggerimenti

Cosa fa un cavo SATA? La risposta diretta

Un cavo SATA (Serial ATA) ha uno scopo principale: crea un canale di comunicazione ad alta velocità tra un dispositivo di archiviazione, come un disco rigido (HDD), un'unità a stato solido (SSD) o un'unità ottica, e la scheda madre di un computer. Senza questo cavo, il tuo sistema non può leggere o scrivere su quei dispositivi di archiviazione, il che significa nessun sistema operativo, nessun file e nessun computer funzionante in senso pratico.

In realtà esistono due tipi di cavi SATA che lavorano insieme in qualsiasi configurazione di archiviazione: il Cavo dati SATA , che trasmette segnali di dati tra l'unità e la scheda madre, e il Cavo di alimentazione SATA , che fornisce energia elettrica dall'unità di alimentazione (PSU) all'azionamento stesso. Entrambi sono essenziali: un'unità con solo uno dei due collegati semplicemente non funzionerà.

La struttura fisica di questi cavi, dallo spessore dell'isolamento alla purezza del conduttore, dipende in modo significativo dal processo di produzione alla base degli stessi. I moderni cavi SATA sono prodotti utilizzando macchinari di estrusione di fili e cavi di precisione che applicano l'isolamento in modo uniforme sui conduttori in rame, garantendo l'integrità del segnale su tutta la lunghezza del cavo. Questo dettaglio costruttivo non è banale; influisce direttamente sulla velocità di trasferimento, sulla resistenza al calore e sulla durata a lungo termine.

Come i cavi SATA trasferiscono i dati: il meccanismo tecnico

SATA utilizza un metodo di trasmissione seriale, il che significa che i bit di dati vengono inviati uno alla volta in un flusso continuo anziché in parallelo. Si trattava di un cambiamento significativo rispetto al vecchio standard PATA (Parallel ATA), che inviava più bit contemporaneamente ma richiedeva cavi a nastro larghi e soffriva di interferenze di diafonia a velocità più elevate.

Il cavo dati SATA contiene 7 pin e 3 conduttori : due coppie di linee di segnale differenziali per la trasmissione e la ricezione dei dati e tre linee di terra che riducono le interferenze elettromagnetiche. La segnalazione differenziale significa che il cavo invia lo stesso segnale due volte, una volta normalmente e una volta invertito, e il dispositivo ricevente confronta i due per filtrare il rumore. Questo approccio consente ai cavi SATA di funzionare in modo affidabile alle alte frequenze senza i problemi di interferenza che affliggevano gli standard più vecchi.

Confronto della velocità della generazione SATA

SATA III, che opera su 6 Gb/s con un limite di throughput effettivo di circa 600MB/s , è lo standard attuale utilizzato praticamente in tutti i desktop e laptop consumer. Il cavo fisico stesso è compatibile con le versioni precedenti di tutte e tre le generazioni: un cavo SATA III può collegare un'unità SATA I, anche se le velocità saranno limitate al massimo del dispositivo più lento.

Cavo di alimentazione SATA: cosa fa e perché è importante

Il connettore di alimentazione SATA è una presa a 15 pin che fornisce tre livelli di tensione separati all'unità collegata: 3,3 V, 5 V e 12 V . Ciascuna tensione svolge una funzione diversa all'interno dei componenti interni del convertitore. La linea a 12 V alimenta principalmente il motore dei dischi rigidi, facendo girare i piatti a 5.400 o 7.200 giri al minuto. La linea da 5 V alimenta la scheda logica dell'unità e l'elettronica di lettura/scrittura. La linea da 3,3 V, introdotta nella revisione dello standard SATA, viene utilizzata da alcuni moderni SSD per i circuiti controller a basso consumo.

Il connettore di alimentazione SATA a 15 pin ha sostituito il vecchio connettore Molex a 4 pin utilizzato nei sistemi PATA. Offre un profilo molto più sottile, un instradamento più semplice all'interno di un case e la capacità di trasportare tutti e tre i livelli di tensione contemporaneamente attraverso un unico connettore. Un tipico SSD da 2,5 pollici in stile laptop attinge solo dalla linea da 5 V, consumando appena 1–3 watt sotto carico , mentre un disco rigido desktop da 3,5 pollici che gira a 7.200 giri/min può arrivare a 8-10 watt durante le operazioni di ricerca, principalmente attraverso il canale a 12 V.

La qualità del cablaggio all'interno del cavo di alimentazione SATA, in particolare la sezione dei conduttori in rame e la consistenza dell'isolamento, influisce sulla stabilità della tensione sotto carico. È qui che i processi produttivi come quelli utilizzati nella produzione di estrusori di fili e cavi diventano direttamente rilevanti per le prestazioni nel mondo reale.

Come Estrusore per fili e cavi La tecnologia dà forma alla qualità dei cavi SATA

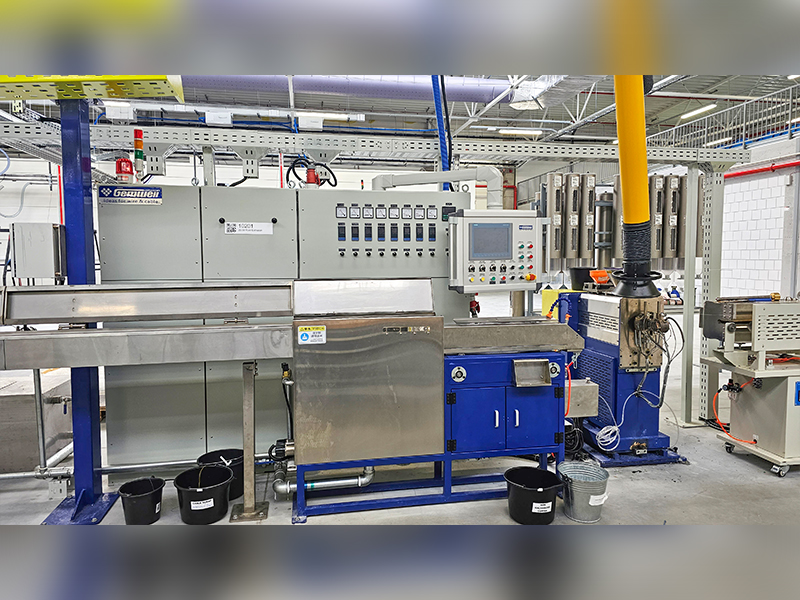

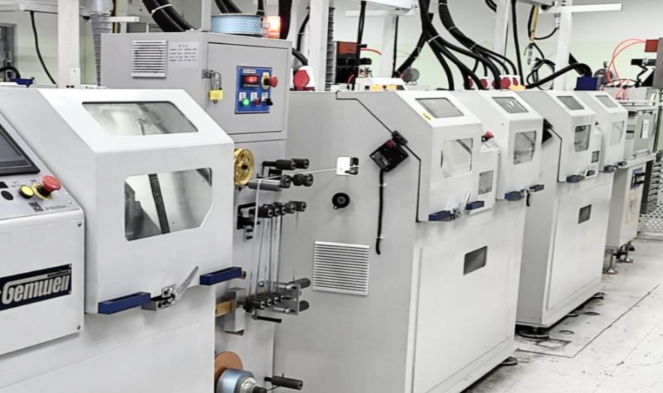

Ogni cavo SATA inizia la sua vita su una linea di estrusione. Un estrusore per fili e cavi è una macchina che forza il materiale termoplastico fuso, più comunemente PVC (cloruro di polivinile), LLDPE (polietilene lineare a bassa densità) o FEP (etilene propilene fluorurato), attraverso una matrice attorno a un conduttore di rame, creando un filo rivestito in modo uniforme. Questo non è un dettaglio secondario; la qualità dell'estrusione determina l'uniformità dello spessore dell'isolamento, le proprietà dielettriche, la resistenza alla temperatura e la resistenza del cavo negli anni di utilizzo.

Nello specifico, nella produzione di cavi SATA, l'estrusore di fili e cavi deve applicare l'isolamento a conduttori molto sottili con estrema precisione. I cavi dati SATA in genere utilizzano Conduttori da 28 AWG per linee di segnale e Conduttori da 26 AWG per le linee di terra. A questi calibri, anche una piccola deviazione nello spessore dell'isolamento, ad esempio 0,02 mm rispetto alle specifiche, può modificare le caratteristiche di impedenza del cavo e influenzare l'integrità del segnale alle frequenze di 6 Gb/s richieste da SATA III.

Cosa influenza la qualità dell'estrusione nel cavo finito

• Controllo dell'impedenza: I cavi SATA sono specificati per mantenere un'impedenza differenziale di 100 ohm (±10%). Le incoerenze dell'estrusione causano variazioni di impedenza che producono riflessioni di segnale ed errori di dati.
• Costante dielettrica: Il materiale isolante scelto e il modo uniforme in cui viene applicato dall'estrusore del filo e del cavo determinano la velocità con cui i segnali si propagano attraverso il cavo, incidendo direttamente sulla latenza a livello di nanosecondi.
• Resistenza alla temperatura: L'isolamento in PVC estruso allo spessore adeguato può generalmente gestire temperature comprese tra -20°C e 80°C. I punti sottili creati da macchinari estrusori scarsamente calibrati portano alla rottura dell'isolamento in caso di calore sostenuto da un'unità carica o dall'interno caldo del case.
• Vita flessibile: Come many times a cable can be bent without cracking depends on insulation cross-link density and extrusion consistency. Budget cables often fail at the connector entry points after repeated flexing.
• Adesione del conduttore: La temperatura e la pressione di estrusione adeguate garantiscono che l'isolante si attacchi in modo pulito alla guaina del conduttore senza vuoti, che consentirebbero l'ingresso di umidità nel tempo.

I produttori di cavi di fascia alta gestiscono le loro linee di estrusori di fili e cavi con sistemi di test delle scintille in tempo reale e di misurazione del diametro che controllano ogni metro di filo estruso per individuare eventuali difetti. I cavi SATA di livello consumer di marchi rinomati in genere passano attraverso questi controlli di qualità. Cavi ultra economici provenienti da fornitori sconosciuti, spesso venduti in grandi quantità online, spesso saltano questi passaggi, risultando in cavi che inizialmente funzionano bene ma sviluppano errori intermittenti entro 12-18 mesi.

Cavi SATA piatti e rotondi: differenze di costruzione e quando contano

I cavi dati SATA sono disponibili in due formati fisici principali: piatti (a nastro) e rotondi. Entrambi hanno la stessa disposizione del segnale a 7 pin, ma la loro costruzione interna e il comportamento pratico differiscono notevolmente.

Cavi SATA piatti sono lo stile predefinito fornito con la maggior parte delle schede madri. I conduttori sono affiancati e racchiusi in una guaina termoplastica piatta, tipicamente prodotta da un filo per cavo piatto e da un estrusore di cavo o da un processo di laminazione. Sono poco costosi da produrre, aderiscono perfettamente alle superfici e sono facili da posizionare lungo i bordi interni del case del PC. Tuttavia, hanno un raggio di curvatura limitato: forzarli in curve strette può piegare i conduttori e causare un degrado del segnale o danni fisici all'isolamento nei punti di sollecitazione.

Cavi SATA rotondi o intrecciati hanno conduttori isolati individualmente intrecciati o raggruppati insieme all'interno di una guaina esterna rotonda. Questa costruzione fornisce una migliore flessibilità, facilita l'instradamento attraverso stretti canali di gestione dei cavi e offre una schermatura EMI leggermente migliore grazie alla disposizione a doppino intrecciato dei conduttori di segnale. Costano di più da produrre perché ciascun conduttore deve passare attraverso un estrusore di fili e cavi separatamente prima dell'assemblaggio.

Connettori ad angolo retto e connettori diritti

Oltre a quelli piatti e rotondi, i cavi SATA sono dotati anche di connettori diritti o ad angolo retto (90 gradi) su una o entrambe le estremità. Il connettore ad angolo retto è particolarmente utile quando un'unità è montata vicino al pannello laterale di un case, dove un connettore diritto sporgerebbe verso l'esterno e potenzialmente bloccherebbe il flusso d'aria o impedirebbe la chiusura del pannello. I connettori ad angolo retto introducono una piccola concentrazione di stress meccanico nel punto di piegatura, quindi la qualità del cavo, in particolare la robustezza del sovrastampaggio all'ingresso del connettore, diventa più importante in queste configurazioni.

Segni comuni che un cavo SATA non funziona

I cavi SATA si guastano e lo fanno più spesso di quanto la maggior parte delle persone si aspetti. Poiché i sintomi di un cavo guasto imitano da vicino i sintomi di un'unità guasta, i cavi vengono spesso trascurati durante la risoluzione dei problemi. Sapere cosa cercare fa risparmiare tempo ed evita sostituzioni non necessarie delle unità.

• Rilevamento unità intermittente: Il BIOS o il sistema operativo vedono l'unità a volte ma non altre. Questo è un classico sintomo di un connettore del cavo dati SATA allentato o danneggiato che non stabilisce un contatto coerente con i pin.
• Errori frequenti di lettura/scrittura: Le applicazioni segnalano errori durante l'accesso ai file oppure il sistema operativo registra gli errori del disco nel visualizzatore eventi. Se la diagnostica SMART mostra che l'unità stessa è sana, il cavo è il prossimo logico sospettato.
• Calo improvviso delle prestazioni: Un SSD SATA III che normalmente legge a 500 MB/s improvvisamente testa a 150 MB/s. Questa velocità corrisponde alla larghezza di banda SATA I, segno che il collegamento sta negoziando fino al minimo comune denominatore a causa di errori di segnale su un cavo degradato.
• Unità che fanno clic o non ruotano: Sebbene questi di solito indichino un problema dell'unità meccanica, i problemi del cavo di alimentazione possono far sì che l'unità non riceva una tensione adeguata per far girare il motore, producendo sintomi simili.
• Errori di avvio dopo lo spostamento del caso: Lo spostamento di un PC provoca la flessione e lo spostamento dei cavi. Un cavo con funzionalità limite può perdere completamente il contatto dopo un singolo spostamento.

La soluzione in tutti questi casi è spesso a Cavo sostitutivo da $ 3 a $ 8 , eppure le persone spesso trascorrono ore a eseguire la diagnostica su un'unità perfettamente funzionante. Sostituire sempre prima il cavo quando si verificano improvvisamente problemi di archiviazione senza precedenti sintomi di usura dell'unità.

Cavi SATA in diverse applicazioni di dispositivi

Sebbene i PC desktop siano il contesto più comune per i cavi SATA, l'interfaccia appare su un'ampia gamma di hardware e i requisiti dei cavi cambiano a seconda dell'applicazione.

Computer desktop

I dischi rigidi standard da 3,5 pollici e gli SSD da 2,5 pollici nei tower desktop utilizzano connettori di alimentazione e dati SATA full-size. Le schede madri nel fattore di forma ATX in genere forniscono Da 4 a 8 porte SATA , consentendo più unità. Le schede HEDT (desktop di fascia alta) di fascia alta possono offrire fino a 12 porte SATA per build ad uso intensivo di archiviazione come server NAS o workstation di editing video.

Computer portatili

I laptop utilizzano unità da 2,5 pollici con la stessa interfaccia SATA, ma il cavo è solitamente un nastro molto corto, a volte a connessione diretta, integrato nel gruppo dell'alloggiamento dell'unità. I cavi SATA aftermarket per laptop devono essere realizzati secondo esatte specifiche di lunghezza e flessibilità: in questo caso, le proprietà di flessibilità del rivestimento del cavo, determinate in parte dalla scelta dei materiali del filo e dell'estrusore, diventano fondamentali perché il cavo resiste allo stress ogni volta che lo chassis si flette durante il normale utilizzo.

Server e dispositivi NAS

Negli ambienti server, i cavi SATA devono soddisfare standard di durabilità più elevati perché l'accesso alle unità è continuo, spesso 24 ore su 24, 7 giorni su 7. I cavi di tipo server utilizzano materiali isolanti più pesanti e connettori di bloccaggio per impedire la disconnessione accidentale. Alcune configurazioni aziendali utilizzano eSATA (SATA esterno) per collegare contenitori di archiviazione esterni, una variante che utilizza un connettore fisico diverso ma lo stesso protocollo di segnalazione, con cavi schermati contro le EMI esterne e classificati per corse più lunghe fino a 2 metri rispetto al limite tipico di 1 metro dei cavi SATA interni.

Unità ottiche e hardware specializzato

Anche le unità DVD e Blu-ray utilizzano connessioni SATA standard, così come alcune unità a nastro e alcuni sistemi integrati industriali. Il cavo svolge la stessa funzione in tutti questi: stabilire un percorso dati e fornire energia. Le applicazioni industriali a volte richiedono cavi con temperature nominali più ampie, il che significa che i produttori devono utilizzare diversi composti isolanti attraverso le loro linee di estrusori di fili e cavi: materiali come il polietilene reticolato (XLPE) invece del PVC standard, classificati per il funzionamento continuo a 90°C o superiori.

SATA e altre interfacce di archiviazione: dove si inserisce il cavo nel quadro più ampio

Capire cosa fa un cavo SATA significa anche capire dove si trova rispetto ad altre tecnologie di connessione di archiviazione, in particolare perché le unità NVMe e M.2 sono diventate mainstream.

Le unità NVMe M.2 si collegano direttamente a uno slot sulla scheda madre e non richiedono alcun cavo separato: ricevono sia segnali di dati che alimentazione tramite il connettore M.2 stesso. Ciò li rende più veloci e più ordinati in una build gestita da cavi. Tuttavia, i cavi SATA rimangono ampiamente rilevanti perché le unità disco rigido continuano a dominare lo spazio di archiviazione di grande capacità e con un costo per terabyte – un HDD da 20TB attualmente costa una frazione di un SSD NVMe da 20TB – e tutti gli HDD utilizzano l’interfaccia SATA. Gli SSD SATA rimangono popolari anche come opzioni di aggiornamento convenienti nei sistemi più vecchi privi di slot M.2.

Scegliere il cavo SATA giusto: cosa cercare

Non tutti i cavi SATA sono uguali. Dato che il cavo stesso è economico rispetto alle unità che collega e al costo della perdita di dati dovuta a un guasto del cavo, vale la pena scegliere con attenzione. Ecco cosa valutare:

Materiale e calibro del conduttore

Cerca cavi che specifichino conduttori in rame privo di ossigeno (OFC). Il filo OFC presenta meno impurità rispetto al rame standard, il che si traduce in una resistenza inferiore per unità di lunghezza e una migliore trasmissione del segnale. Il conduttore viene trafilato attraverso una matrice per ottenere il calibro AWG specificato, quindi passa attraverso un estrusore per fili e cavi per ricevere il rivestimento isolante. I cavi che non specificano il tipo di conduttore sono spesso realizzati con alluminio rivestito di rame (CCA), che ha circa il 60% della conduttività del rame ed è più fragile sotto stress di flessione.

Linguette del connettore di bloccaggio

I connettori SATA standard non hanno meccanismo di bloccaggio. Si affidano esclusivamente all'attrito per rimanere sul posto. In un sistema con vibrazioni, vicino a un potente ventilatore, in un veicolo o in qualsiasi applicazione mobile, questo è un rischio reale. Cavi con a chiusura a scatto o clip di ritenzione sul corpo del connettore fissano meccanicamente la connessione e impediscono la disconnessione accidentale. Molti cavi premium includono questa funzionalità con un piccolo costo aggiuntivo.

Lunghezza del cavo

La specifica SATA consente lunghezze di cavo fino a 1 metro (circa 39 pollici) per cavi interni. La maggior parte dei sistemi precostruiti utilizza cavi nella gamma 45-50 cm, sufficiente per le configurazioni standard delle torri. Sono disponibili cavi più lunghi, ma introducono maggiore resistenza e potenziale di degrado del segnale, quindi evita una lunghezza eccessiva: utilizza il cavo più corto che arriva comodamente dalla porta della scheda madre all'unità senza tensione o piegature brusche.

Materiale della giacca

Il rivestimento esterno del cavo, applicato da un estrusore per fili e cavi come strato di estrusione finale nelle costruzioni di cavi multistrato, determina flessibilità, resistenza alla temperatura e resistenza chimica. I cavi standard utilizzano il PVC, che è flessibile ed economico. Per ambienti ad alta temperatura (come server densi montati su rack o involucri industriali), cerca cavi con guaine LLDPE o FEP, che offrono una migliore resistenza al calore e un minore degassamento, ovvero il rilascio di fumi chimici che possono contaminare nel tempo i componenti elettronici sensibili negli involucri sigillati.

Marchio e Certificazione

I cavi di marchi affermati come Sabrent, StarTech, Rosewill e Monoprice utilizzano linee di produzione con controlli di qualità coerenti, tra cui la misurazione del diametro in linea durante l'estrusione e test di continuità al 100% dopo l'assemblaggio. Per i cavi generici senza identificazione del marchio, saltare questi passaggi. L'elenco UL (per i mercati nordamericani) e il marchio CE (per i mercati europei) indicano che il cavo soddisfa gli standard minimi di sicurezza elettrica e di costruzione.

Come to Properly Connect and Route SATA Cables

La corretta installazione è importante tanto quanto la qualità del cavo. Un cavo di alta qualità installato con noncuranza non funziona meglio di uno economico.

1. Identifica le porte SATA della tua scheda madre. Solitamente si trovano lungo il bordo destro della scheda sui sistemi ATX, etichettati da SATA0 a SATA5 o simili. Utilizzare prima le porte con il numero inferiore; sono spesso collegati al controller SATA primario, che fornisce le migliori prestazioni e il supporto della priorità di avvio.
2. Collegare il cavo dati. Il connettore dati SATA è dotato di una tacca a forma di L, quindi può essere inserito solo in un orientamento. Premilo saldamente nella porta dati dell'unità finché non senti che è completamente inserito. Se si utilizza un cavo di bloccaggio, inserire il fermo.
3. Collegare il cavo di alimentazione. Anche il connettore di alimentazione SATA a 15 pin è codificato e si inserisce solo in una direzione. Richiede una forza di inserimento maggiore rispetto al connettore dati a causa dell'area di contatto più ampia: applica una pressione costante e uniforme anziché oscillare il connettore, cosa che potrebbe piegare o rompere l'alloggiamento del connettore.
4. Far passare il cavo senza curve strette. Mantenere un raggio di curvatura di almeno 25 mm (circa 1 pollice) in tutti i punti lungo il cavo. I cavi piatti sono particolarmente vulnerabili agli attorcigliamenti: se è disponibile un connettore ad angolo retto, utilizzarlo vicino all'estremità dell'unità per eliminare la piega nel punto di ingresso del connettore dove hanno origine la maggior parte dei guasti.
5. Assicurare la lunghezza del cavo in eccesso. Utilizzare fascette per cavi o fascette in velcro per raggruppare il cavo in eccesso lontano dalle ventole e dai percorsi del flusso d'aria. Un cavo SATA non protetto può rimanere intrappolato nella pala della ventola, provocando danni al cavo e guasti alla ventola.
6. Verificare nel BIOS dopo l'avvio. Dopo l'installazione, accedere al BIOS/UEFI del sistema e verificare che l'unità venga visualizzata nell'elenco dei dispositivi di archiviazione. In caso contrario, controllare entrambi i collegamenti dei cavi prima di presumere che si tratti di un problema dell'unità o della scheda madre.

La catena di produzione dietro ogni cavo SATA

Per comprendere appieno cosa fa un cavo SATA e perché la qualità è importante, è utile tracciare il processo produttivo che lo crea. Un singolo cavo SATA attraversa più fasi di produzione prima di raggiungere le mani di un costruttore di PC.

Si inizia con l'asta di rame, trafilata attraverso una macchina per trafilatura fino al calibro AWG target. Il filo trafilato passa quindi attraverso un estrusore per fili e cavi, dove viene applicato l'isolamento termoplastico. In un estrusore monovite, il tipo più comune nella produzione di cavi, il composto isolante viene alimentato sotto forma di pellet in un cilindro riscaldato, fuso e forzato attraverso una matrice a croce che riveste il filo mentre si muove. Le velocità di linea per cavi di diametro sottile come 28 AWG vengono generalmente raggiunte 100–600 metri al minuto , con il profilo della temperatura dell'estrusore e la velocità della vite attentamente controllati per mantenere uno spessore di isolamento costante.

Dopo l'estrusione, i conduttori isolati vengono assemblati: distesi per la costruzione di cavi piatti o intrecciati a coppie per la costruzione di cavi tondi. Le configurazioni a doppino intrecciato seguono velocità di torsione specifiche (spire per unità di lunghezza) per controllare l'impedenza differenziale. I conduttori assemblati possono quindi essere fatti passare attraverso un secondo estrusore per fili e cavi per applicare un rivestimento esterno complessivo.

Segue la terminazione del connettore: le estremità del cavo vengono tagliate a misura, spelate e crimpate o sovrastampate con gli alloggiamenti del connettore SATA in plastica. L'intero gruppo viene quindi testato per la continuità, i cortocircuiti e, in alcuni casi, le caratteristiche di impedenza ad alta frequenza utilizzando apparecchiature di riflettometria nel dominio del tempo (TDR).

L’intero processo, dalla linea di estrusione di fili e cavi al cavo finito, si svolge in gran parte in strutture in Cina, Taiwan e, sempre più, in Vietnam e India. La differenza tra un cavo da $ 2 e un cavo da $ 7 risiede in genere nelle fasi di controllo qualità eseguite e nella precisione con cui viene monitorato il processo di estrusione di fili e cavi durante la produzione.
