Realizzare il tuo cavo Ethernet è semplice una volta compresa la sequenza di cablaggio, gli strumenti giusti e lo standard del cavo di cui hai bisogno. L'intero processo richiede meno di 10 minuti per cavo una volta pronti i materiali. Crimpare i connettori RJ45 su ciascuna estremità di un cavo a doppino intrecciato, seguendo lo standard di cablaggio T568A o T568B, quindi verificare la connessione con un tester per cavi. Questa è la risposta breve. Il resto di questa guida approfondisce ogni passaggio, ogni variabile e ogni errore che vale la pena evitare.
Che tu stia gestendo un laboratorio domestico, cablando un ufficio o sostituendo un cavo patch danneggiato, costruire il tuo cavo Ethernet ti offre il controllo esatto della lunghezza, la possibilità di scegliere materiali di qualità superiore e una reale comprensione di cosa c'è all'interno del cavo a cui ti affidi con la tua rete.
Cosa c'è realmente all'interno di un cavo Ethernet
Prima di crimpare qualsiasi cosa, è utile sapere con cosa stai lavorando. Contiene un cavo Ethernet standard quattro coppie intrecciate di filo di rame - otto conduttori in totale . La torsione è intenzionale. Ciascuna coppia è attorcigliata a una velocità leggermente diversa per annullare l'interferenza elettromagnetica (EMI) delle coppie vicine, una proprietà chiamata cancellazione della diafonia.
Il rivestimento esterno del cavo, la parte che vedi e maneggi, è generalmente realizzato in PVC o in un composto a basso contenuto di fumi e senza alogeni (LSZH). Questa giacca è prodotta in lunghezze continue utilizzando a estrusore di fili e cavi , una macchina che scioglie il materiale isolante e lo forza attorno ai conduttori di rame mentre passano attraverso una matrice. L'uniformità e lo spessore di questa guaina estrusa influiscono direttamente sulla flessibilità del cavo, sulla sua resistenza alle temperature estreme e sulla sua capacità di soddisfare le classificazioni di sicurezza antincendio come CM, CMR o CMP.
All'interno della guaina, ogni singolo conduttore è inoltre rivestito da un sottile strato di isolamento in plastica colorata, applicato nuovamente da a estrusore di fili e cavi durante la produzione. Questa codifica a colori è ciò che ti consente di seguire accuratamente gli schemi elettrici di T568A e T568B quando termini il cavo manualmente.
Categorie di cavi Ethernet e relative specifiche
| Categoria | Velocità massima | Larghezza di banda massima | Lunghezza massima del segmento | Uso comune |
|---|---|---|---|---|
| Cat5e | 1 Gbps | 100 MHz | 100 metrietrietrietri | Reti domestiche, ufficio di base |
| Cat6 | 10 Gbps (fino a 55 metri) | 250 MHz | 100 metrietrietrietri | Uffici moderni, armadi dati |
| Cat6A | 10 Gbps | 500 MHz | 100 metrietrietrietri | Distribuzioni aziendali ad alta densità |
| Cat7 | 10 Gbps | 600 MHz | 100 metrietrietrietri | Data center, percorsi schermati |
| Cat8 | 25-40 Gbps | 2000 MHz | 30 metri | Switch-to-server, brevi tempi di esecuzione del data center |
Per la maggior parte dei progetti di cavi Ethernet fai-da-te, Cat6 è il pratico punto debole . È ampiamente disponibile, gestisce velocità gigabit su corse complete di 100 metri, supporta 10 Gbps su distanze più brevi e costa solo marginalmente di più rispetto a Cat5e. Vale la pena considerare Cat6A se stai effettuando un'installazione permanente a parete e desideri essere a prova di futuro a 10 Gbps su tutti i 100 metri.
Strumenti e materiali necessari prima di iniziare
Tagliare gli strumenti è il punto in cui iniziano la maggior parte dei cavi Ethernet guasti. Una brutta crimpatura è invisibile agli occhi ma devastante per segnalare l'integrità. Ecco tutto ciò di cui hai bisogno per svolgere correttamente il lavoro:
Strumenti essenziali
- Strumento di crimpatura — Questo è lo strumento più importante. Una pinza a cricchetto di qualità (come quelle prodotte da Platinum Tools o Klein Tools) applica una pressione uniforme e costante su tutti gli otto perni contemporaneamente. Le crimpatrici economiche senza cricchetto sono la causa numero uno di connessioni intermittenti.
- Spellacavi — Uno spellacavi dedicato incide la guaina esterna senza intaccare l'isolamento del conduttore interno. In caso di necessità è possibile utilizzare un taglierino, ma l'isolamento interno intaccato provoca cortocircuiti e degrado del segnale.
- Tagliafili o forbici a filo — Per tagliare i conduttori ad una lunghezza uniforme prima dell'inserimento nel connettore RJ45.
- Tester per cavi — Non negoziabile se stai realizzando più di un cavo. Un tester di continuità di base costa meno di $ 20 e conferma che tutti gli otto pin sono collegati correttamente su entrambe le estremità.
- Righello o metro a nastro — Misurare accuratamente la lunghezza del cavo e verificare di non aver attorcigliato più della quantità di conduttore consigliata su ciascuna estremità.
Materiali
- Bobina sfusa di cavo Ethernet — Acquista al metro o in bobine da 250 piedi, 500 piedi o 1.000 piedi a seconda dell'ambito del progetto. La guaina del cavo, prodotta tramite a estrusore di cavi durante la produzione, deve essere contrassegnato con la classificazione della categoria, la sezione del conduttore (tipicamente 23 AWG per Cat6) e qualsiasi elenco di sicurezza applicabile (CMR per montante, CMP per spazi plenum).
- connettori RJ45 — Acquista connettori che corrispondono alla tua categoria di cavo. I cavi Cat6 con conduttori di diametro maggiore e spline interna richiedono connettori Cat6 con un canale del conduttore più ampio. L'utilizzo dei connettori Cat5e sul cavo Cat6 comporta un adattamento inadeguato e una crimpatura non riuscita.
- Stivali antistrappo (opzionali) — Questi manicotti in plastica scivolano sul cavo prima della crimpatura e si incastrano sul connettore RJ45 per proteggere la giunzione da piegature ripetute.
- Etichette o marcatori per cavi — Etichetta entrambe le estremità di ogni cavo che realizzi. Ciò consente di risparmiare ore di risoluzione dei problemi in seguito.
Comprensione degli standard di cablaggio T568A e T568B
È qui che le persone si confondono, quindi risolviamolo direttamente. Esistono due standard di cablaggio accettati per i cavi Ethernet: T568A e T568B , definito dallo standard TIA/EIA-568. Differiscono solo nella disposizione delle coppie arancione e verde (pin 1, 2, 3 e 6). Entrambi funzionano bene per Gigabit Ethernet. La scelta conta solo per la coerenza all'interno di una singola installazione.
T568B è lo standard più comunemente utilizzato negli Stati Uniti , in particolare in ambienti commerciali e aziendali. T568A è preferito nelle installazioni governative (è specificato in alcuni standard di rete del governo federale degli Stati Uniti) ed è tecnicamente lo standard preferito dalla TIA per le nuove installazioni. In pratica, finché si utilizza lo stesso standard su entrambe le estremità di un cavo diretto, funziona.
Perno-out T568B (da sinistra a destra, linguetta rivolta verso il basso)
| Pin | Colore del filo | Coppia | Funzione (Gigabit) |
|---|---|---|---|
| 1 | Arancione/Bianco | 2 | Tx/Rx |
| 2 | Arancione | 2 | Tx/Rx− |
| 3 | Verde/Bianco | 3 | Tx/Rx |
| 4 | Blu | 1 | Tx/Rx |
| 5 | Blu/White | 1 | Tx/Rx− |
| 6 | Verde | 3 | Tx/Rx− |
| 7 | Marrone/Bianco | 4 | Tx/Rx |
| 8 | Marrone | 4 | Tx/Rx− |
Cavi diretti e incrociati
A cavo diretto utilizza lo stesso standard di cablaggio (T568A o T568B) su entrambe le estremità. Questo è ciò che fai in quasi ogni situazione: collega un computer a uno switch, uno switch a un router, una presa a muro a un pannello di connessione. A cavo incrociato utilizza T568A da un lato e T568B dall'altro, scambiando le coppie di trasmissione e ricezione. Storicamente i cavi crossover erano necessari per collegare due computer direttamente senza interruttore. Oggi, praticamente tutte le moderne schede di interfaccia di rete (NIC) e gli switch supportano Auto-MDI/MDIX, che rileva e corregge automaticamente il tipo di cavo, rendendo i cavi crossover per lo più obsoleti. Tuttavia, conoscere la distinzione previene la confusione quando si incontra un vecchio cavo incrociato in un'installazione legacy.
Passo dopo passo: come realizzare un cavo Ethernet
Segui attentamente questi passaggi. La differenza tra un cavo che funziona a velocità gigabit e uno che fallisce a 100 Mbps – o non si collega affatto – spesso si riduce ai millimetri di conduttore esposto o all'angolo di un singolo filo.
Passaggio 1: tagliare il cavo alla lunghezza desiderata
Misura la distanza che devi coprire e taglia il cavo. Aggiungere almeno 6-12 pollici di lunghezza extra per tenere conto delle terminazioni a ciascuna estremità e per concedersi un po' di margine per una futura riterminazione nel caso in cui un connettore dovesse guastarsi. La lunghezza massima per un singolo segmento di cavo Ethernet è 100 metri (328 piedi) per Cat5e fino a Cat6A. Il superamento di questo limite provoca l'attenuazione del segnale e connessioni inaffidabili.
Se utilizzi i serracavi, infilane uno sul cavo adesso, prima di collegare il connettore, perché non potrai aggiungerli in seguito.
Passaggio 2: togliere la giacca esterna
Usa lo spellacavi per incidere e rimuovere approssimativamente Da 1 a 1,5 pollici (da 25 a 38 mm) del rivestimento esterno da ciascuna estremità. Incidi delicatamente: stai tagliando il materiale del rivestimento in PVC o LSZH applicato da un estrusore per fili e cavi a spessore controllato e non richiede molta pressione. È sufficiente ruotare la spelafili attorno al cavo una o due volte. Togli la sezione della giacca rigata per esporre le quattro coppie intrecciate all'interno.
Ispezionare i conduttori. Se l'isolamento colorato di un singolo filo è intaccato o tagliato, taglia ulteriormente il cavo e ricomincia da capo questo passaggio. Un isolante intaccato provoca un cortocircuito tra conduttori adiacenti sotto la segnalazione ad alta frequenza della moderna Ethernet.
Alcuni cavi Cat6 sono dotati di una scanalatura in plastica a forma di croce (chiamata anche separatore o riempitivo a X) che corre lungo la lunghezza del cavo per mantenere le coppie fisicamente separate e ridurre la diafonia. Se il tuo lo fa, taglialo a filo con il taglio della giacca utilizzando delle cesoie per taglio a filo.
Passaggio 3: districa e organizza le coppie
Srotolare con attenzione ciascuna delle quattro coppie e raddrizzare i singoli conduttori. Per T568B, disporli da sinistra a destra in questo ordine: arancione/bianco, arancione, verde/bianco, blu, blu/bianco, verde, marrone/bianco, marrone.
Questo è il passaggio che fa inciampare più spesso i principianti. Prenditi il tuo tempo qui. Appoggia i fili in mano e controlla la sequenza due volte prima di procedere. Un filo trasposto significa che il cavo non funzionerà o, peggio, funzionerà in modo intermittente, il che è più difficile da diagnosticare.
Non srotolare più conduttore del necessario. Lo standard TIA/EIA-568 specifica una lunghezza massima non attorcigliata di 13 mm (circa mezzo pollice) per Cat6. Un'eccessiva detorsione riduce le prestazioni di diafonia del cavo e può far sì che il cavo non superi i test di certificazione anche se si collega a velocità gigabit durante i test di base.
Passaggio 4: tagliare i conduttori alla lunghezza uniforme
Tieni tutti gli otto conduttori piatti e uniformi nella mano, mantenendo la corretta sequenza da sinistra a destra. Usando le cesoie a filo, tagliali tutti alla stessa lunghezza, più o meno Da 12 a 14 mm (circa mezzo pollice) da dove finisce la giacca esterna. L'obiettivo è un taglio perfettamente a filo e uniforme su tutti gli otto fili. Lunghezze irregolari significano che alcuni conduttori non raggiungono i pin del connettore RJ45, producendo un circuito aperto su tali pin.
Passaggio 5: inserire i conduttori nel connettore RJ45
Tieni il connettore RJ45 con la linguetta rivolta verso il basso e l'estremità aperta verso di te. Far scorrere gli otto conduttori negli otto canali del connettore, mantenendo il loro ordine. Spingerli saldamente fino in fondo - ogni conduttore deve toccare la parete frontale del connettore affinché i perni di crimpatura stabiliscano un contatto corretto.
Prima di crimpare, guarda la parte anteriore del connettore (l'estremità dove si trovano i pin). Dovresti vedere un colore diverso in ciascuna posizione del pin e la guaina dovrebbe essere visibile all'interno della sezione antistrappo posteriore del connettore. Se la guaina non è all'interno del connettore, il pressacavo meccanico non si innesterà correttamente e il cavo sarà fragile in quella giunzione.
Se stai imparando, usa i connettori RJ45 passthrough: hanno un'apertura nella parte anteriore che ti consente di spingere i conduttori fino in fondo e quindi tagliare la parte in eccesso dopo la crimpatura. Sono più facili da caricare correttamente e producono risultati più coerenti per i principianti.
Passaggio 6: crimpare il connettore
Inserisci il connettore RJ45 caricato nella matrice corrispondente sullo strumento di crimpatura. Stringere le maniglie saldamente e completamente. Una pinza a cricchetto farà clic e si rilascerà quando è stata applicata una pressione sufficiente. Una crimpatrice senza cricchetto richiede di valutare la pressione in base alla sensazione: premere abbastanza forte da far sì che tutti gli otto pin siano completamente inseriti nell'isolamento del conduttore e che la linguetta del pressacavo sia completamente premuta sulla guaina del cavo.
Se hai utilizzato un connettore passante, taglia il conduttore in eccesso che sporge dalla parte anteriore con le cesoie a filo. La parte ritagliata deve essere a filo con la parte anteriore del connettore.
Ripetere tutti i passaggi per l'altra estremità del cavo. Per un cavo diretto, utilizzare lo stesso standard di cablaggio (T568B o T568A) su entrambe le estremità.
Passaggio 7: testare il cavo
Collega entrambe le estremità del cavo finito a un tester per cavi. Il tester invia un segnale attraverso ciascuno degli otto pin in sequenza e conferma che ciascun pin su un'estremità è collegato al pin corrispondente sull'altra estremità e che nessun pin è in cortocircuito insieme. Un risultato positivo su un tester di continuità di base significa:
- Tutti gli otto conduttori sono collegati correttamente (nessuna interruzione)
- Nessun conduttore viene incrociato o scambiato
- Nessun conduttore è in corto tra loro
Un tester di continuità di base non verifica le caratteristiche prestazionali come attenuazione, perdita di ritorno o diafonia prossimale (NEXT). Per le installazioni di infrastrutture critiche, un certificatore di cavi professionale (come quelli realizzati da Fluke Networks) esegue test di certificazione TIA-568 completi. Questi dispositivi costano diverse migliaia di dollari e in genere vengono noleggiati o posseduti da installatori di rete professionisti.
In che modo la produzione dei cavi influisce sui cavi acquistati e utilizzati

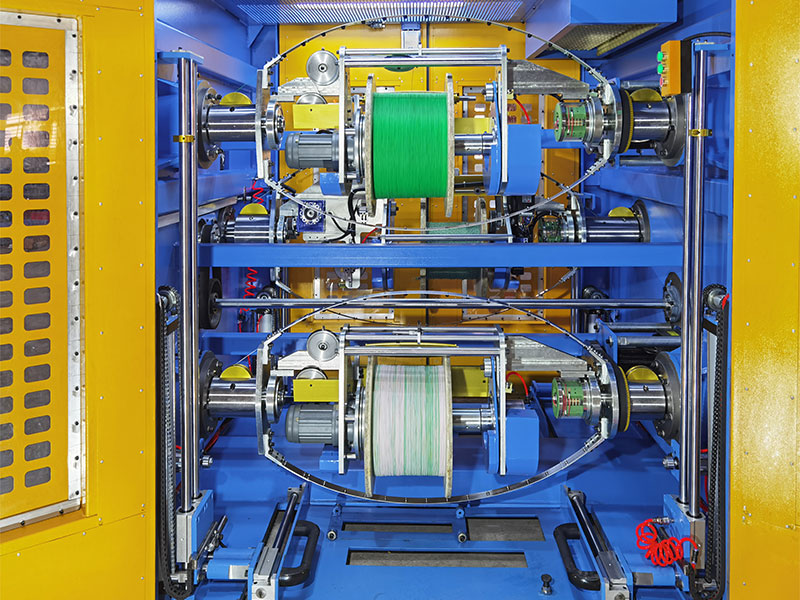

Quando acquisti una bobina di cavo Cat6 o Cat6A, la qualità di quel cavo è determinata in gran parte dal modo in cui è stato prodotto, in particolare dalla precisione e dalle condizioni del cavo. estrusore di fili e cavi utilizzato per applicare l'isolamento ai conduttori e l'attrezzatura utilizzata per controllare la torsione di ciascuna coppia.
Un estrusore per fili e cavi funziona fondendo il composto isolante termoplastico (PVC, polietilene o materiale LSZH) e forzandolo attraverso una matrice a croce attorno a un conduttore in movimento. L'estrusore controlla lo spessore e la concentricità dello strato isolante con tolleranze molto strette. Per i conduttori dei cavi Ethernet, lo spessore dell'isolamento influisce direttamente sulla costante dielettrica del cavo, che determina la velocità e l'impedenza di propagazione del segnale. Il cavo Cat6 deve mantenere un'impedenza caratteristica di 100 ohm ±15% in tutta la sua gamma di frequenza, una specifica che dipende interamente dalla geometria di isolamento coerente dell'estrusore del cavo.
Questo è il motivo per cui esiste una differenza significativa tra un cavo di marca premium e un cavo economico senza nome acquistato da fornitori non verificati. I cavi realizzati su estrusori con scarsa manutenzione o di bassa precisione possono avere uno spessore di isolamento incoerente, conduttori decentrati (scarsa concentricità) o uno spessore variabile delle pareti della guaina: tutti questi fattori possono far sì che un cavo non raggiunga gli standard prestazionali anche se supera un test di continuità di base. Un cavo che sembra funzionante a 100 Mbps potrebbe non riuscire a sostenere in modo affidabile 1 Gbps o 10 Gbps a causa di queste incoerenze di produzione.
Inoltre, alcuni produttori di cavi economici sostituiscono i conduttori in alluminio rivestito di rame (CCA) con quelli in rame solido. CCA ha circa il 60% della conduttività del rame puro , resistenza più elevata e prestazioni significativamente peggiori nelle applicazioni Power over Ethernet (PoE) in cui il cavo deve trasportare sia dati che energia elettrica. Verifica sempre che il cavo che stai acquistando sia contrassegnato con "BC" (rame nudo) anziché "CCA" se le prestazioni e la compatibilità PoE sono importanti.
Cavo con conduttore a nucleo solido o a trefolo: quale utilizzare
Il cavo Ethernet è disponibile in due strutture di conduttori: solido e intrecciato. Questa distinzione conta più di quanto la maggior parte delle persone creda.
Cavo conduttore solido
Ciascuno degli otto conduttori è tipicamente un singolo filo di rame 23 AWG per Cat6 . Il cavo conduttore solido è progettato per installazioni permanenti: attraversa pareti, soffitti, condotti e tra pannelli di permutazione e jack keystone. Ha prestazioni elettriche superiori alle alte frequenze (attenuazione inferiore, migliori caratteristiche di diafonia), ma è più rigido e più incline all'affaticamento del conduttore se flesso ripetutamente. Il cavo conduttore solido non deve essere utilizzato in applicazioni in cui il cavo viene regolarmente spostato, arrotolato o flesso in corrispondenza dei connettori.
Cavo conduttore intrecciato
Ogni conduttore è costituito da più sottili fili di rame raggruppati insieme, in genere 7 fili per conduttore. Il cavo intrecciato è più morbido, più flessibile e sopporta piegature ripetute senza rompersi, rendendolo la scelta giusta per i cavi patch: il cavo corto tra una presa a muro e un computer o tra una porta del pannello patch e una porta dello switch. Il cavo a trefoli ha una resistenza per unità di lunghezza leggermente superiore rispetto al cavo solido, ma con lunghezze di cavo patch (in genere inferiori a 5 metri), questa differenza è trascurabile.
Per i cavi Ethernet fai da te utilizzati come cavi patch, utilizzare un cavo con conduttore flessibile. Per il cablaggio strutturato permanente che corre all'interno delle pareti, utilizzare un cavo conduttore solido.
Cavo schermato e non schermato: quando la schermatura è importante
La maggior parte dei cavi Ethernet utilizzati nelle case e negli uffici sono UTP (doppino intrecciato non schermato). La sola struttura a doppino intrecciato fornisce un'adeguata reiezione del rumore per la maggior parte degli ambienti. Il cavo schermato aggiunge uno o più strati di schermatura metallica (lamina, treccia o entrambi) attorno alle coppie o attorno all'intero fascio di cavi.
| Tipo di cavo | Schermatura | Ideale per | Richiede connettori con messa a terra |
|---|---|---|---|
| UTP | Nessuno | Case, uffici standard | No |
| FTP/F/UTP | Involucro complessivo in pellicola | Ambienti EMI moderati | Sì |
| STP/S/UTP | Treccia complessiva | Ambienti con elevata EMI | Sì |
| SFTP/S/FTP | Lamina per paio di trecce complessive | Industriale, data center, Cat7/8 | Sì |
Il cavo schermato richiede connettori RJ45 schermati e la schermatura deve essere collegata a una messa a terra adeguata a un'estremità (in genere sul pannello di connessione o sull'interruttore). Uno schermo messo a terra in modo inadeguato può effettivamente introdurre rumore anziché eliminarlo: un fenomeno chiamato anello di terra. Per uso domestico e d'ufficio standard, È sufficiente un cavo UTP con una corretta installazione per tutte le moderne applicazioni Gigabit e 10 Gigabit.
Errori comuni e come risolverli
La maggior parte dei cavi Ethernet fai-da-te difettosi è riconducibile a una piccola serie di errori ricorrenti. Conoscerli in anticipo fa risparmiare tempo e sprechi di materiali.
Fili fuori servizio
L'errore più comune. Una coppia invertita significa che il tester del cavo mostra un guasto "invertito" o "coppia divisa". Una coppia divisa è particolarmente insidiosa: il cavo può collegarsi a basse velocità ma fallire sotto carico a gigabit perché le coppie non sono abbinate correttamente. Ricontrollare sempre la sequenza dei fili prima di crimparli. Non c'è altra soluzione se non quella di tagliare il connettore e ricollegarlo.
I conduttori non raggiungono la parte anteriore del connettore
Se i conduttori non raggiungono la parete anteriore dell'alloggiamento RJ45, i pin di crimpatura non perforeranno l'isolamento e non entreranno in contatto con il rame. Il risultato è un circuito aperto su quei pin. Guarda attraverso la parte anteriore del connettore in buona luce prima di crimpare: dovresti vedere ciascun colore del conduttore nello slot del pin corrispondente. In caso contrario, reinserire il cavo e verificare la presenza di eventuali conduttori più corti o piegati all'indietro.
Giacca non all'interno del connettore
La guaina esterna deve estendersi nella parte posteriore del connettore RJ45 in modo che la linguetta antistrappo lo faccia presa durante la crimpatura. Se si rimuove troppa guaina, i conduttori rimarranno attaccati ai pin del connettore ma la guaina galleggerà liberamente, creando un punto meccanicamente debole che fallirà quando il cavo viene tirato o piegato. Tagliare ulteriormente il cavo, spellarlo nuovamente rimuovendo meno la guaina e ricollegarlo.
Pressione di crimpatura insufficiente
Una crimpatura che sembra completa ma non è stata completamente pressata può provocare connessioni intermittenti estremamente difficili da diagnosticare: il cavo un momento passa un tester di base e il momento successivo si guasta sotto il carico di rete. Utilizzare una pinza a cricchetto di qualità che garantisca la compressione completa prima del rilascio. Se stai utilizzando uno strumento senza cricchetto e hai qualche dubbio, applica una seconda stretta decisa.
Distorsione eccessiva delle coppie
Srotolare più di 13 mm di conduttore nel punto terminale riduce le prestazioni di diafonia. Ciò non farà sì che il cavo non superi il test di continuità, ma farà sì che il cavo non superi la certificazione delle prestazioni di Categoria 6. Per l'uso domestico l'impatto può essere invisibile, ma in ambienti con pannelli di permutazione ad alta densità o cavi lunghi, un'eccessiva detorsione può fare la differenza tra un funzionamento affidabile a 1 Gbps ed errori frequenti.
Cavi Ethernet per esterni e speciali
Il cavo Ethernet standard per interni non è adatto per l'uso all'aperto o per l'interramento diretto. La guaina in PVC utilizzata nei cavi per interni assorbe l'umidità nel tempo e si degrada alla luce UV. Per i percorsi all'aperto, ad esempio tra una casa e un garage indipendente, è necessario un cavo appositamente progettato per l'esposizione all'esterno.
Cavo Ethernet adatto per esterni utilizza un composto di rivestimento stabilizzato ai raggi UV, solitamente polietilene nero o una miscela di PVC resistente ai raggi UV, applicato tramite un estrusore per fili e cavi formulato per la resistenza ambientale. Alcuni cavi per esterni includono anche un gel blocca-acqua o un composto antiallagamento attorno alle coppie per impedire la migrazione dell'umidità nel nucleo del cavo.
Cavo ad interramento diretto fa un ulteriore passo avanti: è progettato per essere interrato senza condutture. Solitamente ha un rivestimento più spesso, un nucleo riempito di gel e talvolta uno strato di armatura aggiuntivo (acciaio o alluminio) per proteggerlo dai danni meccanici causati da rocce o roditori. Il rivestimento esterno del cavo armato è prodotto in due strati dall'estrusore del cavo: uno strato interno sopra l'armatura e uno strato protettivo esterno, che lo rendono significativamente più durevole rispetto al cavo standard.
Per le installazioni aeree (che corrono tra gli edifici tramite un cavo teso tra i pali), è necessario cavo Ethernet autoportante , che include un cavo di messaggero in acciaio integrato nella guaina o avvolto insieme al cavo. Questo filo messaggero sopporta la tensione meccanica della campata, proteggendo i conduttori Ethernet dallo stiramento.
Quando si termina un cavo esterno o interrato direttamente con connettori RJ45 nei punti di transizione (dove il cavo entra in un edificio, ad esempio), utilizzare scatole di giunzione resistenti alle intemperie o kit di giunzione riempiti di gel adeguatamente sigillati per impedire l'ingresso di umidità nei punti di connessione. I connettori RJ45 stessi non sono impermeabili e non dovrebbero mai essere lasciati esposti alle intemperie.
Considerazioni su Power over Ethernet quando si realizzano i propri cavi
Power over Ethernet (PoE) fornisce energia elettrica CC attraverso lo stesso cavo che trasporta i dati di rete, eliminando la necessità di un'alimentazione separata per dispositivi come telecamere IP, punti di accesso wireless, telefoni VoIP e sensori IoT. Se stai realizzando cavi Ethernet che trasporteranno PoE, ci sono ulteriori fattori da considerare.
Lo standard IEEE 802.3bt (PoE) può fornire fino a 90 watt di potenza per porta su tutte e quattro le coppie. A questi livelli di potenza, la resistenza del conduttore è importante. La dissipazione di potenza nel cavo (perdite I²R) provoca il riscaldamento del cavo e un cavo che si riscalda in un fascio con altri cavi si riscalda ancora di più. Lo standard 802.3bt include linee guida di declassamento che specificano quanto vicino alla distanza massima è possibile utilizzare in modo affidabile i cavi PoE in bundle.
Utilizzare solo conduttori solidi in rame nudo per le applicazioni PoE. I conduttori in alluminio rivestiti in rame sono esplicitamente sconsigliati per PoE a causa della loro maggiore resistenza e della loro tendenza a guastarsi nei punti di crimpatura sotto il ciclo termico causato dalla corrente PoE. È noto che alcuni iniettori PoE danneggiano o distruggono i cavi CCA nel tempo.
Per le applicazioni PoE ad alta potenza, il cavo Cat6A è preferito rispetto a Cat6 non solo per le sue prestazioni a 10 Gbps, ma perché i suoi conduttori di diametro maggiore (23 AWG, come Cat6, ma con una migliore consistenza costruttiva) e le sue tolleranze di produzione più strette, inclusa una geometria di isolamento più coerente dall'estrusore del cavo durante la produzione, si traducono in una resistenza inferiore e più prevedibile per unità di lunghezza.
Terminazione su prese a muro e pannelli di connessione invece che su connettori RJ45
Non tutti i cavi Ethernet necessitano di un connettore a crimpare RJ45. Le installazioni di cablaggio strutturato in genere terminano i percorsi di cavi permanenti sui jack keystone montati su piastre a muro o sulle porte del pannello di permutazione da 110 fori. Entrambi i tipi di terminazione utilizzano uno strumento di perforazione anziché una piegatrice.
Uno strumento di punzonatura posiziona e taglia il conduttore in un terminale scanalato con un unico movimento. La fessura taglia l'isolamento del conduttore e fa contatto con il rame nudo, in modo simile a come funzionano i pin IDC (contatto di spostamento di isolamento) in un connettore RJ45 durante la crimpatura. I jack Keystone sono etichettati con i codici colore T568A e T568B, quindi segui semplicemente il diagramma dei colori stampato sul jack stesso.
Utilizza una lama di perforazione da 110 classificata per la categoria di cavo che stai terminando. Le lame usurate dall'uso o di tipo errato possono produrre terminazioni di scarsa qualità che superano i test di continuità ma non superano la certificazione delle prestazioni. I jack keystone Cat6A di alta qualità utilizzano un design incernierato o senza attrezzi che mantiene la torsione della coppia il più vicino possibile al punto terminale, preservando le prestazioni di diafonia per cui è stata progettata la costruzione del cavo, attentamente controllata durante il processo di estrusione di fili e cavi in fabbrica.
