Come calcolare la dimensione del cavo: guida completa

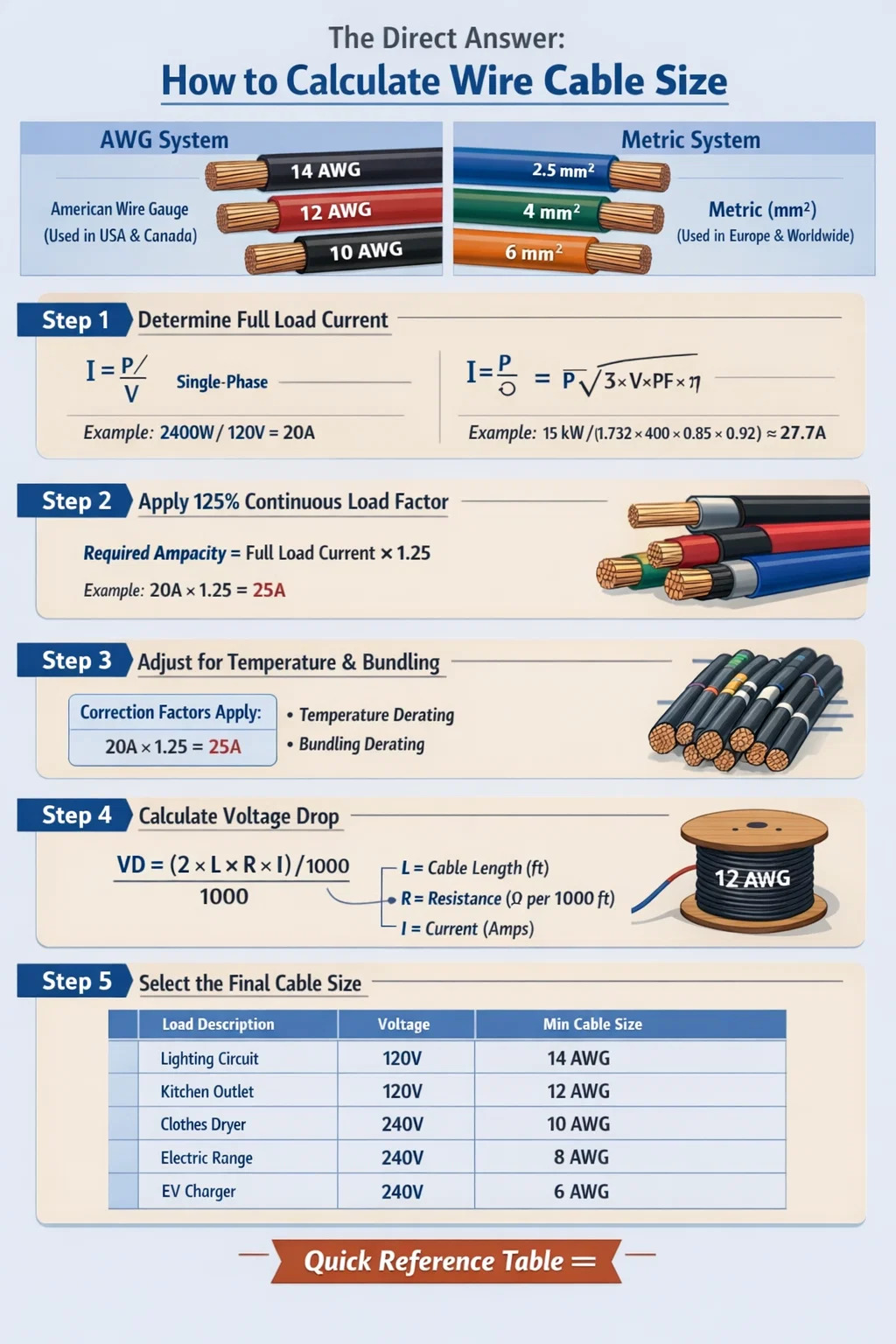

La risposta diretta: come calcolare la dimensione del cavo

Per calcolare la dimensione del cavo, è necessario determinare la corrente massima (portata) che il cavo deve trasportare, quindi applicare i limiti di caduta di tensione e i fattori di sicurezza per selezionare la sezione trasversale corretta del conduttore. La formula più utilizzata si basa sulla legge di Ohm combinata con il National Electrical Code (NEC) o gli standard IEC. Per la maggior parte dei sistemi CA, la regola di base è: selezionare un conduttore in cui la capacità di trasporto di corrente supera il 125% della corrente di carico continua. Per i circuiti CC o i cavi più lunghi, i calcoli della caduta di tensione hanno la priorità.

In termini pratici, se si dispone di un carico continuo di 20 A su un circuito da 120 V CA, si moltiplica 20 A × 1,25 = 25 A di portata minima, che indica un conduttore in rame da 12AWG secondo le tabelle di portata NEC standard. Per le apparecchiature sensibili alla tensione su lunghe distanze, la caduta di tensione deve essere calcolata separatamente utilizzando la formula: VD = (2 × L × R × I) / 1000 , dove L è la lunghezza del cavo unidirezionale in piedi, R è la resistenza per 1.000 piedi e I è la corrente di carico in ampere.

Questa guida illustra ogni fase del processo di calcolo, coprendo sia i sistemi AWG che quelli metrici (mm²), i diversi tipi di isolamento, le condizioni di installazione e il modo in cui la qualità della costruzione del cavo, compreso il modo in cui un estrusore di fili e cavi elabora lo strato isolante: influisce sulle prestazioni elettriche finali e sulla valutazione di sicurezza del cavo.

Comprensione dei sistemi di dimensionamento di fili e cavi: AWG e mm²

Prima di calcolare, è necessario capire quale sistema di misurazione si applica alla propria regione e applicazione. I due standard dominanti sono il sistema American Wire Gauge (AWG) e il sistema metrico della sezione trasversale misurato in millimetri quadrati (mm²).

Sistema American Wire Gauge (AWG).

AWG è utilizzato prevalentemente negli Stati Uniti e in Canada. Controintuitivamente, un numero AWG inferiore indica un conduttore più spesso e con capacità maggiore . Ad esempio, il rame da 4AWG trasporta molta più corrente di quello da 14 AWG. La scala AWG va da 0000 (4/0) all'estremità larga fino a 40 AWG per applicazioni con fili sottili. Il cablaggio residenziale e commerciale comune utilizza 14 AWG, 12 AWG e 10 AWG per i circuiti derivati, mentre i conduttori di alimentazione possono utilizzare 6AWG, 4 AWG, 2 AWG o più grandi.

Sistema di sezione metrica (mm²)

Utilizzato in tutta Europa, Asia, Australia e nella maggior parte delle altre parti del mondo secondo gli standard IEC, il sistema mm² descrive direttamente l'area della sezione trasversale del conduttore. Le dimensioni comuni includono 1,5 mm², 2,5 mm², 4 mm², 6 mm², 10 mm², 16 mm², 25 mm², 35 mm², 50 mm² e oltre. Un conduttore da 2,5 mm² equivale all'incirca a 14 AWG in termini di sezione trasversale , sebbene la portata esatta dipenda dal tipo di isolamento e dal metodo di installazione.

Metodo passo passo per calcolare la dimensione del cavo

Il corretto dimensionamento del cavo segue una sequenza logica. Saltare i passaggi porta a cavi sottodimensionati che si surriscaldano e creano rischi di incendio oppure a cavi sovradimensionati che sprecano materiale e aumentano inutilmente i costi di installazione.

Passaggio 1: determinare la corrente a pieno carico

Il punto di partenza per ogni calcolo del dimensionamento dei cavi è l'identificazione della corrente a pieno carico (FLC) delle apparecchiature collegate. Per carichi resistivi come i riscaldatori, questo è semplice: utilizzare P = V × I, riorganizzato in I = P / V. Per un riscaldatore da 2.400 W su un circuito da 120 V, I = 2.400 / 120 = 20 amp .

Per i carichi dei motori trifase, la formula è: I = P / (√3 × V × PF × η), dove PF è il fattore di potenza e η è l'efficienza. Un motore da 15 kW a 400 V con PF = 0,85 e η = 0,92 dà come risultato I = 15.000 / (1,732 × 400 × 0,85 × 0,92) ≈ 27,7A . Utilizzare sempre i dati di targa quando disponibili anziché le stime calcolate.

Passaggio 2: applicare il moltiplicatore di carico continuo

Per i carichi che funzionano continuamente per 3 ore o più, la sezione NEC 210.19 richiede il dimensionamento del conduttore a 125% della corrente di carico continuativo . Se il carico assorbe 20 A in modo continuo, la portata minima del conduttore deve essere 20 × 1,25 = 25 A. Questo margine di sicurezza termica tiene conto dell'accumulo di calore nell'isolamento durante il funzionamento prolungato. Gli standard IEC utilizzano un approccio simile attraverso fattori di correzione applicati ai valori di portata di base.

Passaggio 3: applicare i fattori di correzione per temperatura e raggruppamento

I cavi installati in ambienti ad alta temperatura o raggruppati con altri cavi devono essere declassati. La tabella NEC 310.15(B)(1) fornisce i fattori di correzione della temperatura. A una temperatura ambiente di 40°C invece della base standard di 30°C, un conduttore con temperatura nominale di 75°C deve essere declassato di un fattore pari a 0.88 . Ciò significa che un conduttore da 25 A a 30°C trasporta in modo sicuro solo 22 A a 40°C ambiente.

La correzione del raggruppamento è altrettanto importante. Quando 4-6 conduttori percorsi da corrente condividono un condotto, applicare un fattore 0,80. Per 7–9 conduttori, utilizzare 0,70. Per 10–20 conduttori raggruppati insieme, il fattore scende a 0,50. La mancata applicazione dei fattori di raggruppamento è una delle cause più comuni di surriscaldamento nei portacavi commerciali.

Passaggio 4: calcolare la caduta di tensione

I limiti di caduta di tensione sono generalmente del 3% per i circuiti derivati e del 5% totale per l'alimentatore più il circuito derivato combinati (secondo la raccomandazione NEC, sebbene non sia un requisito del codice rigido per tutti i casi). Utilizzare questa formula per i circuiti CA e CC monofase:

VD (volt) = (2 × L × R × I) / 1000

Dove L = lunghezza del cavo unidirezionale in piedi, R = resistenza in ohm per 1.000 piedi (dalle tabelle di resistenza del conduttore) e I = corrente di carico in ampere. Il fattore 2 tiene conto sia del conduttore di andata che di quello di ritorno.

Esempio: un circuito da 120 V, 100 piedi unidirezionale, che trasporta rame da 15 A a 14 AWG (R = 3,14 Ω/1.000 piedi): VD = (2 × 100 × 3,14 × 15) / 1.000 = 9,42 volt , che è del 7,85%, ben al di sopra del limite del 3%. L'aggiornamento a 10 AWG (R = 1,24 Ω/1.000 piedi) riduce questo valore a 3,72 V, o 3,1%, che è marginale ma accettabile per carichi non sensibili. Per le apparecchiature di precisione, il passaggio a 8 AWG porterebbe tale percentuale all’1,8%.

Per i sistemi trifase la formula si modifica in: VD = (√3 × L × R × I) / 1000 , sostituendo il fattore 2 con 1.732 poiché la geometria di fase riduce la resistenza effettiva del circuito.

Passaggio 5: selezionare la dimensione finale del cavo

Dopo aver calcolato la portata richiesta (con tutti i fattori di correzione applicati) e la dimensione minima del conduttore necessaria per soddisfare i limiti di caduta di tensione, seleziona la taglia più grande . Questa è la dimensione del cavo applicabile. Arrotondare sempre per eccesso alla successiva dimensione standard del conduttore disponibile, mai per difetto.

Il ruolo del tipo di isolamento nella portata del cavo

Il materiale isolante che circonda il conduttore determina direttamente la quantità di calore che il cavo può sostenere in sicurezza, il che a sua volta determina il valore di portata. È qui che avviene il processo di produzione, in particolare le prestazioni del estrusore di fili e cavi — ha un impatto diretto sulle proprietà elettriche e termiche del prodotto finito.

I valori nominali comuni della temperatura di isolamento e le relative designazioni NEC includono:

• 60°C (140°F) — Tipo TW, utilizzato nei vecchi cablaggi residenziali. Portata inferiore, non adatta a circuiti ad alto carico.
• 75°C (167°F) — Tipi THW, THWN. Isolamento commerciale e industriale più comune. Questa è la colonna standard utilizzata nella Tabella NEC 310.15 per il dimensionamento dei conduttori nella maggior parte delle nuove installazioni.
• 90°C (194°F) — Tipi THHN, XHHW-2, RHH. Portata di base più elevata, ma NEC spesso limita la terminazione a 75°C a meno che l'apparecchiatura non sia specificatamente classificata per terminazioni a 90°C. Può essere utilizzato a una temperatura nominale massima di 90°C in aria libera o quando l'apparecchiatura di terminazione è classificata di conseguenza.
• 150°C e oltre — Cavi speciali che utilizzano gomma siliconica, PTFE (Teflon) o isolamento minerale (cavo MI). Utilizzato in fornaci, forni industriali e apparecchiature di processo ad alta temperatura.

La consistenza dello spessore dell'isolamento è fondamentale. A estrusore di fili e cavi in una moderna linea di produzione utilizza la geometria precisa dello stampo, il controllo della temperatura di fusione e la regolazione della velocità della linea per mantenere uno spessore uniforme della parete attorno al conduttore. Un isolamento incoerente, più sottile in alcuni punti, crea punti caldi localizzati che riducono la valutazione termica effettiva anche se lo spessore medio soddisfa le specifiche. I macchinari avanzati per estrusori di produttori cinesi, europei e nordamericani ora utilizzano sistemi di misurazione laser e correzione automatica dell'eccentricità per ottenere tolleranze sullo spessore delle pareti entro ±5% o più ristrette.

Conduttori in rame e alluminio: differenze di dimensionamento

I conduttori in alluminio sono comunemente utilizzati per cavi di ingresso di servizio, alimentatori e distribuzione di servizi. Sono più leggeri e meno costosi del rame, ma l'alluminio ha solo circa il 61% della conduttività del rame , il che significa che è necessaria una sezione trasversale maggiore per trasportare la stessa corrente.

Come regola pratica: per eguagliare la portata di un conduttore di rame, l'alluminio richiede circa due dimensioni AWG più grandi . Laddove il rame da 6 AWG trasporta 65 A (a 75°C), sarebbero necessari 4 AWG di alluminio per trasportare la stessa corrente. Per il dimensionamento metrico, un conduttore in alluminio da 16 mm² corrisponde approssimativamente a un conduttore in rame da 10 mm².

Inoltre, l'alluminio si espande e si contrae più del rame con i cicli di temperatura, che possono causare l'allentamento della connessione nel tempo. Tutte le terminazioni dei conduttori in alluminio devono utilizzare connettori classificati AL/CU ed è richiesto un composto antiossidante su giunti e terminazioni per prevenire l'accumulo di ossidazione che aumenta la resistenza. Questi sono requisiti del codice nella maggior parte delle giurisdizioni, non pratiche facoltative.

Dal punto di vista produttivo, l'estrusione dell'isolamento su conduttori in alluminio richiede un attento controllo della velocità della linea e della temperatura del composto estrusore di fili e cavi . La chimica della superficie dell'alluminio è diversa da quella del rame e alcuni composti isolanti aderiscono in modo diverso. I produttori di cavi di qualità eseguono test di adesione per garantire che l'isolamento aderisca correttamente e non si separi dal conduttore durante la flessione o il ciclo termico.

Dimensionamento dei cavi per i circuiti motore

I circuiti dei motori seguono regole diverse rispetto ai circuiti derivati generali perché i motori assorbono una corrente di spunto molto elevata all'avvio, in genere da 6 a 8 volte la corrente a pieno carico per 0,5-2 secondi. Non è necessario che il cavo stesso sia dimensionato per questa corrente di spunto (la protezione da sovracorrente la gestisce), ma il conduttore deve essere dimensionato in base alle regole dell'articolo 430 NEC piuttosto che alle tabelle di portata standard.

Per un singolo motore, NEC 430.22 richiede che il conduttore del circuito derivato sia dimensionato a almeno il 125% della corrente a pieno carico del motore (FLC) come elencato nelle tabelle NEC 430.247–430.250 (non il valore della targhetta, a meno che la targhetta non sia inferiore al valore della tabella). Per un motore monofase da 5 cavalli, 230 V, la Tabella 430.248 elenca la FLC come 28 A. Il conduttore deve quindi gestire 28 × 1,25 = 35 A minimo, puntando a rame da 8 AWG.

Per le applicazioni con azionamento a frequenza variabile (VFD), si applicano considerazioni aggiuntive. I VFD generano correnti armoniche che producono calore extra nei conduttori. Molti ingegneri aggiungono un ulteriore margine del 10–15% oltre al fattore standard del 125% quando dimensionano i cavi per i motori azionati da VFD. In genere è inoltre necessario un cavo schermato tra l'uscita VFD e il motore per contenere il rumore ad alta frequenza e prevenire danni ai cuscinetti dovuti alle correnti di modo comune.

Calcolo della caduta di tensione Approfondimento: cavi lunghi

Per cavi di lunghezza superiore a 50 piedi (circa 15 metri), la caduta di tensione spesso diventa il fattore di dimensionamento dominante, non la portata. Ciò è particolarmente vero nei sistemi solari fotovoltaici (PV), nelle strutture agricole, nell'illuminazione esterna e negli impianti industriali con apparecchiature situate lontano dal quadro di distribuzione principale.

Calcolo della sezione trasversale del conduttore richiesta dalla caduta di tensione

È possibile riorganizzare la formula della caduta di tensione per calcolare direttamente la sezione trasversale del conduttore richiesta. Per il rame in un sistema monofase:

A (mm²) = (2 × L × I × ρ) / VD_max

Dove A è la sezione trasversale richiesta in mm², L è la lunghezza del cavo unidirezionale in metri, I è la corrente di carico in ampere, ρ (rho) è la resistività del rame = 0,0172 Ω·mm²/m (o 0,0282 per l'alluminio) e VD_max è la caduta di tensione massima consentita in volt.

Esempio: Una pompa assorbe 30A a 230V, posta a 120 metri dal quadro di distribuzione. Caduta di tensione massima consentita = 3% × 230 V = 6,9 V.

A = (2 × 120 × 30 × 0,0172) / 6,9 = 123,84 / 6,9 = 17,95 mm² . Arrotondare per eccesso alla dimensione standard successiva: 25 mm² conduttore di rame.

Se la stessa pompa fosse stata posizionata a soli 30 metri di distanza, il calcolo avrebbe dato 4,49 mm², arrotondando per eccesso a 6 mm²: significativamente più piccola ed economica. Il costo del sottodimensionamento sui lunghi periodi deriva dallo spreco energetico e dal degrado delle prestazioni delle apparecchiature, non solo dal surriscaldamento.

Caduta di tensione nei sistemi CC solari fotovoltaici

Negli impianti solari, il dimensionamento del cavo CC è fondamentale per l'efficienza del sistema. L'articolo 690 del NEC raccomanda di limitare la caduta di tensione nei circuiti della sorgente fotovoltaica a 2% o meno per la massima raccolta di energia. Una caduta del 2% su un sistema di stringhe da 600 V consente solo una caduta di 12 V lungo il percorso del cavo. Con una corrente di stringa di 9 A e un percorso di 50 metri (unidirezionale), la sezione trasversale del conduttore richiesta sarebbe A = (2 × 50 × 9 × 0,0172) / 12 = 1,29 mm², indicando un cavo FV minimo da 2,5 mm² (USE-2 o PV Wire negli Stati Uniti).

In che modo la qualità della costruzione del cavo influisce sui calcoli del dimensionamento

I calcoli del dimensionamento del cavo presuppongono che il cavo soddisfi le specifiche nominali. Ciò significa che il conduttore ha la sezione trasversale corretta, l'isolamento ha lo spessore e le proprietà dielettriche corretti e la resistenza per unità di lunghezza corrisponde ai valori pubblicati. In pratica, la qualità del cavo varia in modo significativo tra i produttori e questa variabilità influisce direttamente sulla validità dei calcoli sul campo.

Rapporto di riempimento del conduttore e cordatura

I conduttori a trefolo sono costituiti da più fili più piccoli intrecciati insieme. Il rapporto di riempimento – la percentuale della sezione trasversale nominale effettivamente occupata dal metallo – influisce sulla resistenza. Un conduttore a trefolo da 2,5 mm² con un imballaggio inadeguato può avere una sezione trasversale metallica effettiva di soli 2,3 mm², aumentando la resistenza di circa l'8–9% rispetto alle specifiche. Ciò influisce direttamente sia sulla caduta di tensione che sulle prestazioni termiche. I produttori di cavi premium misurano la resistenza del conduttore secondo IEC 60228 o ASTM B8 per verificarne la conformità.

Spessore dell'isolamento e processo di estrusione

Lo strato isolante viene applicato attraverso a estrusore di fili e cavi — una macchina che fonde un composto polimerico (PVC, XLPE, LSZH o altri materiali) e lo forza attraverso uno stampo di precisione attorno al conduttore in movimento. La qualità di questo processo di estrusione determina la consistenza dello spessore dell'isolamento, la finitura superficiale e l'adesione al conduttore o alla guaina interna.

I moderni sistemi di estrusione di fili e cavi utilizzati dai principali produttori includono:

• Controllo dell'eccentricità ad anello chiuso : I sensori laser o capacitivi misurano la concentricità dell'isolamento in tempo reale e regolano automaticamente la posizione dello stampo per correggere il rivestimento decentrato.
• Monitoraggio della pressione e della temperatura del fuso : Garantisce una viscosità del composto costante attraverso lo stampo, prevenendo la formazione di punti sottili causati dalla variazione di temperatura nel cilindro dell'estrusore.
• Integrazione dello Spark tester : Gli spark tester ad alta tensione scansionano il 100% del cavo prodotto in linea per rilevare fori di spillo o punti sottili nell'isolamento prima che il cavo venga avvolto.
• Sistemi di misura del diametro : I micrometri laser misurano continuamente il diametro esterno e restituiscono i dati per controllare la velocità della linea e l'uscita dell'estrusore per mantenere le tolleranze del diametro specificate.

Quando acquisti un cavo per applicazioni critiche (macchine industriali, cablaggio di edifici, alimentatori sotterranei), verifica sempre che il cavo soddisfi le certificazioni UL, CSA o IEC testate secondo gli standard pertinenti. Il cavo testato e certificato da terze parti garantisce che l'isolamento applicato dal processo di estrusione di fili e cavi soddisfa i requisiti minimi di spessore, rigidità dielettrica e resistenza alla temperatura.

Prestazioni di isolamento XLPE rispetto a PVC

L'isolamento in polietilene reticolato (XLPE) viene prodotto attraverso un processo specializzato di estrusione di fili e cavi che include una fase di vulcanizzazione (reticolazione), tramite polimerizzazione a vapore, polimerizzazione con azoto secco (linea CCV) o polimerizzazione con umidità a base di silano. La reticolazione crea una rete polimerica tridimensionale che dà XLPE prestazioni termiche significativamente migliori rispetto al PVC : I cavi di alimentazione isolati in XLPE sono classificati per una temperatura continua di 90°C, 130°C durante il sovraccarico di emergenza e 250°C in condizioni di cortocircuito. Il PVC raggiunge i picchi a 70°C per i gradi standard.

Per i cavi di media tensione (1kV–35kV), l'isolamento XLPE prodotto su una linea di estrusione di fili e cavi a tripla estrusione, applicando lo schermo interno semiconduttore, l'isolamento XLPE e lo schermo esterno semiconduttore in un unico passaggio, è lo standard del settore. Questo approccio a passaggio singolo elimina la contaminazione dell'interfaccia tra gli strati, un fattore critico per l'integrità dielettrica ad alta tensione.

Esempi pratici di dimensioni dei cavi per applicazione

La teoria diventa più chiara con esempi di applicazione concreta in diversi tipi di installazione. I seguenti esempi pratici coprono gli scenari più comuni incontrati in ambienti residenziali, commerciali e industriali.

Circuito cucina residenziale (120 V, 20 A)

NEC 210.11(C)(1) richiede almeno due circuiti per piccoli elettrodomestici da 20 A nelle aree cucina. Cavo: 12 AWG/2 rame, tipo NM-B (Romex), interruttore da 20 A. La corsa del cavo dal pannello è generalmente di 30-60 piedi in una casa unifamiliare. Caduta di tensione a 20 A su 60 piedi: VD = (2 × 60 × 1,98 × 20) / 1.000 = 4,75 V, che è 3,96% . Accettabile per la maggior parte dei carichi di elettrodomestici da cucina. Per un'installazione più conservativa o dove la corsa supera gli 80 piedi, aggiornare a 10 AWG.

Stazione di ricarica per veicoli elettrici (240 V, 48 A continua)

Un caricabatterie EV di livello 2 da 11,5 kW assorbe 48 A a 240 V. Come carico continuo: 48 A × 1,25 = 60 A portata minima del conduttore. Selezionare THWN-2 in rame da 6 AWG nel condotto. Per un percorso di 50 piedi dal pannello al garage, caduta di tensione = (2 × 50 × 0,491 × 48) / 1.000 = 2,36 V = 0,98% – ben entro i limiti. In questo caso la dimensione di 6 AWG è determinata dalla portata e non dalla caduta di tensione.

Motore per trasportatore industriale (400 V, trifase, 22 kW)

FLC = 22.000 / (1,732 × 400 × 0,87 × 0,92) = 39,7 A. Applicare un fattore motore del 125%: 39,7 × 1,25 = 49,6 A. Selezionare un conduttore in rame da 10 mm² (nominale 52 A in cavo a tre conduttori secondo IEC 60364). Il percorso del cavo è di 85 metri dal MCC al motore. Caduta di tensione = (1,732 × 85 × 39,7 × 1,83 Ω/km × 0,001) / 1 = 10,7 V = 2,68% — entro il limite del 3%. La scelta di 10 mm² è confermata sia dai requisiti di portata che di caduta di tensione.

Alimentatore sotterraneo (240 V, 100 A, 150 piedi)

Un alimentatore sottopannello da 100 A che utilizza conduttori in alluminio nella guaina in PVC schedula 40 interrata a 24 pollici. Portata richiesta: 100A. Il conduttore in alluminio 1/0 AWG ha una potenza nominale di 120 A a 75°C - soddisfa la portata. Controllo della caduta di tensione: alluminio 1/0 AWG R = 0,327 Ω/1.000 piedi VD = (2 × 150 × 0,327 × 100) / 1.000 = 9,81 V = 4,09% . Supera il 3% consigliato. Aggiornamento ad alluminio 2/0 AWG (R = 0,259 Ω/1.000 piedi): VD = 7,77 V = 3,24% — ancora marginale. Utilizzare Alluminio 3/0 AWG (R = 0,205 Ω/1.000 piedi): VD = 6,15 V = 2,56% — accettabile.

Considerazioni su cortocircuito e corrente di guasto nel dimensionamento dei cavi

Per i cavi di media e alta tensione e per i cavi industriali BT in prossimità di trasformatori di grandi dimensioni, anche il conduttore deve essere dimensionato per resistere all'energia termica della corrente di guasto durante il tempo impiegato dal dispositivo di protezione per eliminare il guasto. Questo è chiamato il tenuta termica al cortocircuito controllare.

La formula è: A (mm²) = (I_sc × √t) / K , dove I_sc è la corrente di cortocircuito prevista in ampere, t è il tempo di eliminazione del guasto in secondi e K è una costante del materiale (K = 115 per conduttori in rame isolati in PVC a partire da 30°C; K = 135 per rame isolato in XLPE).

Esempio: un cavo alimenta un pannello con una corrente di cortocircuito presunta di 25 kA e l'interruttore a monte si attiva in 0,2 secondi. A_min = (25.000 × √0,2) / 115 = (25.000 × 0,447) / 115 = 97,2 mm² . Ciò richiede un conduttore in rame di minimo 120 mm², indipendentemente dalla corrente di carico. In prossimità di grandi trasformatori industriali o quadri elettrici principali, il dimensionamento del cortocircuito spesso determina la scelta del cavo.

Errori comuni nel calcolo delle dimensioni dei cavi

Comprendere il metodo di calcolo è solo metà dell’opera. Errori pratici sul campo portano a cavi sottodimensionati o sovradimensionati anche quando l'ingegnere applica correttamente le formule.

• Utilizzo della corrente di targa invece della tabella NEC FLC per i motori: NEC 430.22 richiede specificamente l'utilizzo del valore della tabella NEC, non della targhetta, a meno che la targhetta non sia inferiore. L'utilizzo della corrente di targa inferiore di un motore a efficienza più elevata e il sottodimensionamento del cavo costituiscono una violazione del codice.
• Dimenticare di applicare il declassamento del raggruppamento: Installare sei conduttori THHN in un condotto e dimensionarli ciascuno in base alla portata individuale è un errore molto comune. Il fattore di raggruppamento di 0,80 riduce la loro portata effettiva, richiedendo conduttori più grandi.
• Senza tenere conto della futura crescita del carico: Un circuito al 95% dell'ampiezza del conduttore non lascia spazio ad apparecchiature aggiuntive. La migliore pratica del settore è quella di dimensionare i cavi a non più dell'80% della portata nominale in condizioni operative normali.
• Combinazione di valori AWG e metrici nella stessa formula: L'utilizzo di valori di resistenza AWG (in Ω/1.000 piedi) con lunghezze metriche (in metri) senza conversione produce risultati estremamente errati. Confermare sempre le unità prima del calcolo.
• Ignorando la temperatura ambiente: Il cavo installato in una soffitta a 50°C ambiente invece dei 30°C di base standard richiede un notevole declassamento. Un THHN da 12 AWG con potenza nominale di 30 A a 30°C può trasportare solo 23 A a 50°C ambiente: una riduzione del 23%.
• Acquisto di cavi scadenti: I cavi di produttori non verificati potrebbero avere sezioni trasversali effettive dei conduttori inferiori del 10-15% a quelle nominali a causa dello scarso controllo dei processi di trafilatura ed estrusione. Acquista sempre cavi elencati UL o certificati IEC da fonti tracciabili.

Riferimento rapido: riepilogo della selezione della dimensione del cavo

Per un rapido riferimento in loco, la tabella seguente riassume gli scenari di carico comuni e le dimensioni minime dei cavi richiesti in condizioni tipiche (conduttore in rame, isolamento a 75°C, temperatura ambiente a 30°C, circuito singolo in condotto, percorso fino a 50 piedi).
