Quanto dura un filo? Durata della vita per tipo e applicazione

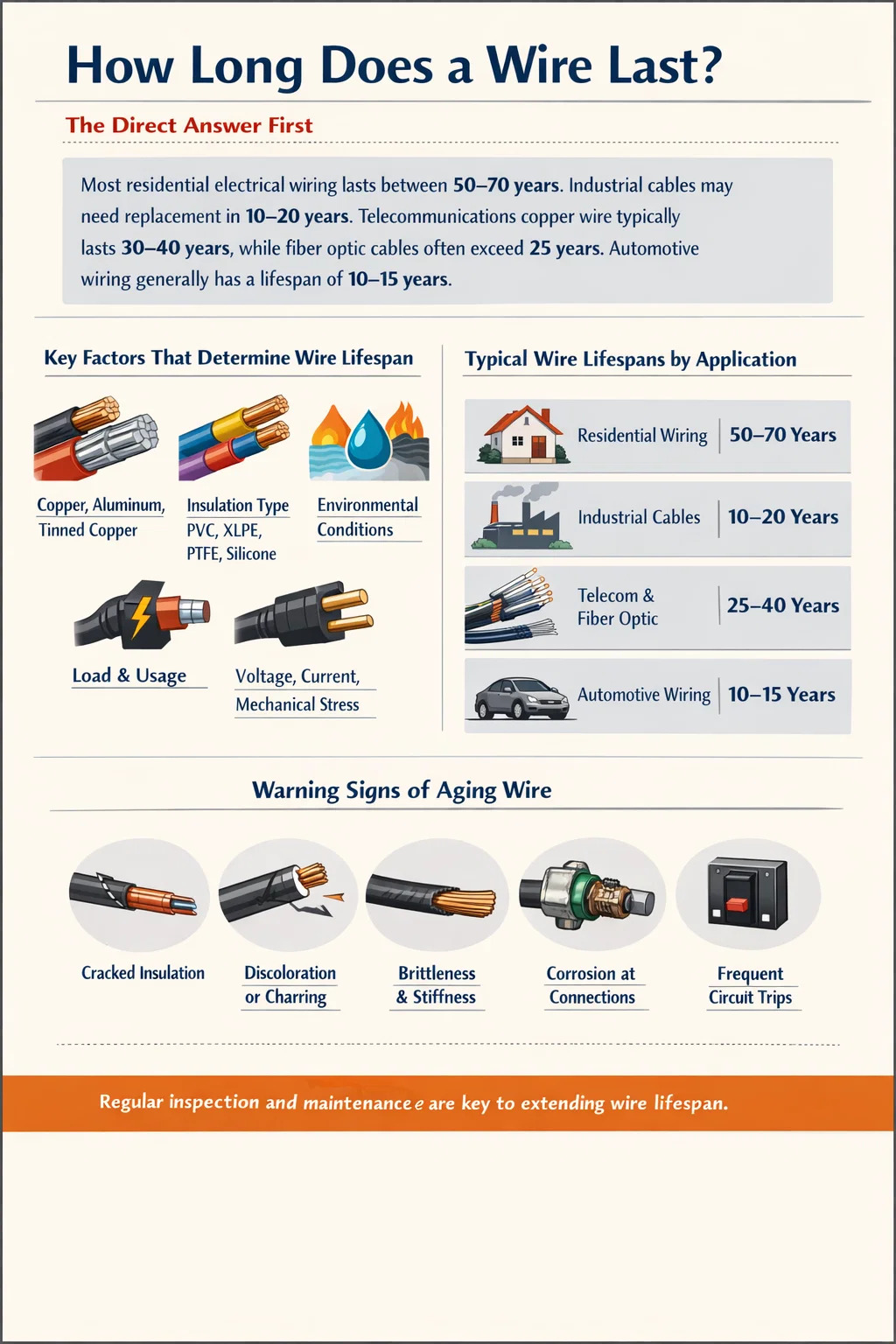

Quanto dura un filo? Prima la risposta diretta

La durata di un cavo dipende fortemente dal materiale, dal tipo di isolamento, dall'ambiente operativo e dalle condizioni di carico, ma come punto di riferimento pratico, la maggior parte dei cablaggi elettrici residenziali dura tra i 50 ei 70 anni , mentre i cavi industriali in ambienti difficili potrebbero dover essere sostituiti in soli 10-20 anni. Il filo di rame per le telecomunicazioni spesso rimane funzionale per 30-40 anni, mentre i cavi in ​​fibra ottica possono superare i 25 anni con un degrado minimo. Il filo progettato per applicazioni automobilistiche ha in genere una durata nominale compresa tra 10 e 15 anni, sebbene le prestazioni reali varino in modo significativo in base al ciclo termico, alle vibrazioni e all'esposizione ai fluidi.

Questi numeri non sono arbitrari. Riflettono decenni di dati sul campo, ricerca sulla scienza dei materiali e standard ingegneristici stabiliti da organismi come il National Electrical Code (NEC), IEC e UL. Comprendere cosa accorcia o prolunga la durata del filo è importante quanto conoscere i dati di base e tale comprensione inizia nella fase di produzione, in particolare nel modo in cui un estrusore per fili e cavi modella l'isolamento e il rivestimento che proteggono il conduttore per tutta la sua durata di servizio.

Fattori chiave che determinano la durata del cavo

Nessuna singola variabile determina quanto durerà un filo. Piuttosto, la durata della vita è il prodotto di molteplici fattori interagenti, ognuno dei quali può spostare drasticamente la finestra di servizio prevista. Ecco una ripartizione di quelli più critici:

Materiale conduttore

Il rame rimane il gold standard per i conduttori elettrici. Offre un'eccellente conduttività, resiste alla corrosione meglio di molte alternative e mantiene l'integrità strutturale durante i cicli termici. Il filo di rame in un ambiente climatizzato e correttamente installato può durare oltre 100 anni — il conduttore stesso raramente si guasta; l'isolamento attorno lo fa. Il filo di alluminio, spesso utilizzato nei circuiti derivati ​​residenziali negli anni '60 e '70, è più soggetto all'ossidazione nei punti di connessione e si espande e si contrae in modo più drammatico con i cambiamenti di temperatura, contribuendo a guasti di connessione che riducono la vita utile effettiva a 30-50 anni in alcuni contesti residenziali. I conduttori in rame stagnato e argentati, utilizzati rispettivamente in applicazioni marine e ad alta frequenza, offrono vantaggi specifici di resistenza alla corrosione che prolungano la vita negli ambienti target.

Materiale isolante e di rivestimento

L'isolamento è quasi sempre il primo componente a degradarsi. Il PVC (cloruro di polivinile) è il materiale isolante più utilizzato a livello globale. L'isolamento standard in PVC porta a intervallo di temperatura nominale da -15°C a 70°C e in genere mostra segni di infragilimento o fessurazione dopo 20-40 anni nelle applicazioni standard. Il polietilene reticolato (XLPE) offre una resistenza termica superiore – valutata fino a 90°C in continuo – e resiste agli attacchi chimici molto meglio del PVC standard. I cavi isolati XLPE nelle installazioni industriali o sotterranee sono spesso classificati per 30-40 anni di servizio. L'isolamento in gomma siliconica, utilizzato in ambienti ad alta temperatura come forni o vani motore, può gestire temperature fino a 180°C e mantenere la flessibilità in un intervallo di temperature più ampio, conferendogli un vantaggio di nicchia in ambienti termici esigenti. L'isolamento in PTFE (Teflon), utilizzato nelle lavorazioni aerospaziali e chimiche, può resistere a temperature fino a 260°C e ha un'inerzia chimica che lo rende resistente a quasi tutti i solventi industriali.

La qualità dell’estrusione dell’isolamento influisce direttamente su questi risultati. Un estrusore per fili e cavi che mantiene una temperatura di fusione precisa, una velocità della linea costante e una pressione uniforme della matrice produrrà un isolamento con uno spessore di parete uniforme, un fattore chiave sia per le prestazioni elettriche che per la longevità. Punti sottili nell'isolamento creano punti deboli dielettrici in cui si concentra lo stress di tensione, accelerando la rottura.

Temperatura operativa

Il calore è il principale nemico dell'isolamento dei cavi. L'equazione di Arrhenius, applicata all'invecchiamento dei cavi, mostra che per ogni aumento di 10°C della temperatura operativa rispetto al massimo nominale, la durata dell'isolamento è circa dimezzata. Ciò significa che un cavo valutato per 40 anni a 70°C di servizio continuo durerebbe teoricamente solo 20 anni se utilizzato regolarmente a 80°C. Questo è il motivo per cui il declassamento termico è una pratica ingegneristica standard: i cavi devono essere dimensionati in modo da funzionare bene entro la temperatura nominale, non al limite.

Esposizione ambientale

Le radiazioni UV degradano la maggior parte della plastica. I cavi per esterni esposti alla luce solare diretta senza rivestimento stabilizzato ai raggi UV possono mostrare crepe superficiali entro 5-10 anni. L'ingresso di umidità nei fasci di cavi favorisce la corrosione galvanica alle terminazioni e, nelle applicazioni di alimentazione CA, l'attività di scarica parziale. L'esposizione chimica (oli, solventi, acidi) può attaccare rapidamente il PVC standard e richiedere composti speciali come polietilene clorurato (CPE) o elastomeri termoplastici (TPE) per una durata di servizio adeguata. Meccanicamente, cicli di flessione ripetuti, schiacciamenti o danni da roditori possono recidere i conduttori molto prima che l'isolamento si degradi termicamente.

Qualità dell'installazione

Anche il cavo della massima qualità si guasta prematuramente se installato in modo errato. Il superamento del raggio minimo di curvatura durante l'installazione può causare microfessure nell'isolamento o deformare il conduttore. I raccordi per tubazioni o le fascette per cavi eccessivamente stretti possono creare punti di stress cronico. La terminazione corretta, utilizzando connettori adeguatamente dimensionati, applicando la coppia corretta ai capicorda e impedendo l'ingresso di umidità nei punti di giunzione, può raddoppiare o triplicare la durata di servizio nelle applicazioni critiche per la connessione.

Durata del filo per tipo di applicazione

Applicazioni diverse impongono requisiti radicalmente diversi a fili e cavi. La tabella seguente riassume le aspettative di vita utile tipiche nelle principali categorie:

Queste cifre presuppongono condizioni operative standard. L'invecchiamento accelerato dovuto a sovraccarico, installazione inadeguata o ambienti difficili può ridurre drasticamente la durata di vita di questi prodotti, in alcuni casi industriali, del 50% o più.

Il ruolo di Estrusore per fili e cavi Qualità nelle prestazioni a lungo termine

La qualità della produzione è uno dei fattori determinanti della durata del filo più sottovalutati. Un estrusore per fili e cavi è la macchina che applica isolamento e rivestimento sul conduttore nudo e la sua precisione determina direttamente l'integrità strutturale del prodotto finale.

In che modo la consistenza dell'estrusione influisce sulla longevità

Il processo di estrusione prevede la fusione di un composto polimerico e il suo passaggio attraverso una filiera per rivestire il conduttore. I parametri critici includono la temperatura di fusione, la velocità della vite, la velocità della linea, la pressione della testa e la velocità di raffreddamento. Qualsiasi instabilità in questi parametri produce difetti di isolamento:

• Variazione dello spessore della parete — Una pressione incoerente sullo stampo fa sì che la parete isolante sia più spessa da un lato e più sottile dall'altro (eccentricità). Le pareti sottili concentrano lo stress elettrico, abbassando la tensione di rottura e riducendo la vita dielettrica.
• Vuoti e inclusioni — L'intrappolamento del gas durante l'estrusione crea vuoti nel corpo isolante. Nei cavi di media e alta tensione, i vuoti sono luoghi di attività di scarica parziale: archi elettrici microscopici che erodono l'isolamento dall'interno. Un singolo microvuoto può provocare il guasto di un cavo sotterraneo anni prima della fine della vita prevista.
• Rugosità superficiale e contaminazione — Nella produzione di cavi ad alta tensione, le imperfezioni superficiali sull'interfaccia conduttore-isolamento creano punti di miglioramento del campo elettrico. Un estrusore per fili e cavi con un filtraggio inadeguato del polimero fuso consente una contaminazione da particolato che ha lo stesso effetto.
• Grado di indurimento o reticolazione — Per i cavi XLPE la reazione di reticolazione deve essere controllata attentamente. L'isolamento sottoindurito non possiede le proprietà termiche e meccaniche del materiale completamente reticolato, con conseguente scorrimento e deformazione prematura a temperature elevate.

I moderni sistemi di estrusione di fili e cavi risolvono queste preoccupazioni attraverso il controllo della vite servoassistita, la misurazione dello spessore della parete in tempo reale tramite misuratore laser o scansione a raggi X, feedback a circuito chiuso per mantenere la concentricità dello stampo e test della scintilla in linea per rilevare fori di spillo nell'isolamento immediatamente dopo l'estrusione. Un produttore che opera con apparecchiature di estrusione obsolete o con scarsa manutenzione può produrre un cavo che sembra conforme ma presenta difetti latenti invisibili all'ispezione visiva standard.

Estrusione a strato singolo e multistrato

Le costruzioni di cavi ad alte prestazioni spesso richiedono la coestrusione, ovvero l'applicazione simultanea di due o più strati polimerici in un unico passaggio. Per i cavi XLPE di media tensione, ciò significa in genere uno strato di schermatura del conduttore, l'isolamento principale e uno strato di schermatura isolante applicati contemporaneamente. L'adesione dell'interfaccia tra questi strati è fondamentale: la delaminazione ai confini degli strati crea spazi vuoti in cui l'umidità può accumularsi e possono verificarsi scariche parziali. Un estrusore per fili e cavi progettato per la tripla coestrusione deve mantenere un preciso equilibrio di pressione su tutti e tre i flussi di polimero. Lo squilibrio di pressione fa sì che uno strato ne contamini un altro all'interfaccia, creando difetti di inclusione che i test standard sul prodotto finito potrebbero non rilevare finché non sono trascorsi anni di servizio.

Segnali di avvertimento che un cavo sta raggiungendo la fine della sua vita utile

L'identificazione del filo invecchiato prima del guasto previene danni alle apparecchiature, incendi e rischi per la sicurezza. I seguenti sintomi indicano che l'ispezione o la sostituzione dovrebbero essere seriamente prese in considerazione:

• Rottura o screpolatura del rivestimento isolante — Le crepe superficiali che compaiono anche senza flessione indicano un degrado avanzato del polimero. Una volta che le crepe sono visibili, l'isolamento potrebbe aver perso una significativa rigidità dielettrica.
• Scolorimento o carbonizzazione — L'ingiallimento dell'isolamento in PVC bianco o grigio indica un'esposizione prolungata al calore. Lo scolorimento marrone o nero vicino alle terminazioni suggerisce un surriscaldamento prolungato nei punti di connessione.
• Fragilità o rigidità — L'isolamento che si rompe o si sfalda quando piegato delicatamente ha perso il contenuto di plastificante attraverso la migrazione o l'evaporazione. Ciò è particolarmente comune nei cavi in ​​PVC più vecchi in ambienti caldi.
• Maggiore deriva della resistenza di isolamento — Nei programmi di manutenzione industriale, i test periodici del megaohmmetro tengono traccia della resistenza di isolamento nel tempo. Una tendenza al ribasso costante indica l'ingresso di umidità o il degrado dell'isolamento che progredisce verso un eventuale guasto.
• Corrosione alle terminazioni — I depositi di ossido verde o bianco nei punti dei connettori, in particolare sui conduttori in alluminio o stagnati, aumentano la resistenza di contatto e generano calore, accelerando l'ulteriore degrado in un ciclo di autorinforzamento.
• Interventi ripetuti della protezione del circuito — Le interruzioni per guasto a terra (GFI) o la protezione da sovracorrente che scatta senza un chiaro motivo di carico possono indicare lo sviluppo di una rottura dell'isolamento tra i conduttori o verso terra.
• Odore di bruciato durante il funzionamento — Qualsiasi odore di bruciato persistente proveniente da percorsi di cavi, pannelli o apparecchiature dovrebbe comportare l'arresto e l'ispezione immediati. La pirolisi dell'isolamento ha un caratteristico odore acre che non è sottile una volta avviata.

Come prolungare la durata dei cavi in ​​servizio

Per i cavi installati già in servizio, diverse strategie possono prolungare significativamente la durata di servizio affidabile:

Gestione termica

Prevenire che i percorsi dei cavi subiscano temperature elevate e prolungate è la singola misura di manutenzione di maggiore impatto. Nei quadri elettrici, assicurarsi che la ventilazione non sia ostruita. Nei portacavi industriali, seguire rigorosamente le linee guida sul fattore di riempimento: un portacavi sovraffollato intrappola il calore generato da più conduttori e può spingere le temperature operative oltre i limiti nominali per tutti i cavi nel fascio. Ridurre il carico su un circuito obsoleto, anche del 20%, può rallentare drasticamente il tasso di degrado rimanente.

Protezione meccanica

I cavi esposti al traffico pedonale, al movimento del veicolo o al contatto meccanico ripetuto devono essere protetti con condotti, rampe per cavi o guaine protettive. Per le installazioni esterne, la guaina o la guaina resistente ai raggi UV applicata a un cavo invecchiato con rivestimento stabilizzato ai raggi UV può prolungare gli anni di servizio rallentando l'ulteriore degradazione dei raggi UV. Nelle applicazioni flessibili (bracci robotici, catene portacavi), la sostituzione proattiva dei cavi in ​​base al numero di cicli flessibili anziché alla sola ispezione visiva è una pratica standard.

Manutenzione della cessazione

I punti di connessione sono statisticamente il sito di inizio guasto più comune. Il serraggio periodico dei capicorda e delle viti dei terminali a valori specificati, in particolare per i conduttori in alluminio che strisciano sotto pressione sostenuta, impedisce le connessioni ad alta resistenza che si surriscaldano e accelerano il degrado dell'isolamento. L'applicazione di un composto antiossidante appropriato alle terminazioni in alluminio prima del collegamento e la sigillatura contro l'ingresso di umidità riducono sostanzialmente i guasti legati alla corrosione.

Test periodici

Per i circuiti critici e i cavi a media tensione, un programma di test programmato rileva il deterioramento prima del guasto. I metodi comuni includono:

• Test megaohmetro (resistenza di isolamento). — Eseguita annualmente sui circuiti critici. Valori inferiori a 1 MΩ per kV di tensione operativa indicano preoccupazione; il trend è più importante di ogni singola misurazione.
• Prova di scarica parziale — Rileva vuoti interni e difetti di isolamento nei cavi di media e alta tensione senza richiedere che il cavo venga energizzato fino al guasto. Questo metodo è sempre più disponibile come servizio mobile per sottostazioni e impianti industriali.
• Riflettometria nel dominio del tempo (TDR) — Invia un impulso di segnale lungo un cavo e analizza le riflessioni per individuare le variazioni di impedenza causate da difetti, ingresso di umidità o sezioni schiacciate. Particolarmente efficace per la localizzazione dei guasti nei cavi sotterranei.
• Ispezione termografica — Le termocamere a infrarossi identificano punti caldi alle terminazioni, conduttori sovraccarichi e connessioni deteriorate durante il normale funzionamento, senza arresto del sistema.

Selezione del composto isolante: ciò che l'estrusore di fili e cavi lavora è importante tanto quanto la macchina stessa

Quando si specificano o si acquistano fili e cavi, comprendere il composto isolante è importante quanto conoscere la dimensione del conduttore. Il composto determina la temperatura nominale, la resistenza chimica, la flessibilità e il comportamento all'invecchiamento. Ecco un confronto tra i materiali isolanti più comuni lavorati dai sistemi di estrusione di fili e cavi:

Ciascuno di questi composti richiede un estrusore per fili e cavi calibrato per la sua specifica reologia di fusione. Il PTFE, ad esempio, richiede l'estrusione a pistone anziché la tradizionale estrusione a vite perché non si scioglie in un fluido viscoso come fa il PVC o l'XLPE. I composti EPR e siliconici richiedono un'attenta profilazione della temperatura per prevenire la vulcanizzazione prematura nel cilindro. La macchina e il materiale devono essere abbinati: utilizzare la configurazione sbagliata dell'estrusore per un determinato composto è uno dei modi più rapidi per produrre cavi con una durata utile ridotta.

Standard normativi che definiscono le aspettative di durata dei cavi

La durata della vita dei cavi non è puramente un fenomeno fisico, ma anche normativo. Gli organismi di standardizzazione definiscono le soglie prestazionali minime che il cavo deve soddisfare al momento della produzione e molti definiscono anche protocolli di test di invecchiamento accelerato che simulano anni di servizio in giorni o settimane.

• CEI 60502 — Copre i cavi di alimentazione con isolamento estruso classificato da 1 kV a 30 kV, compresa la progettazione, i test e gli spessori minimi delle pareti isolanti che determinano la vita elettrica e meccanica.
• UL44 e UL83 — Norme nordamericane rispettivamente per i cavi con isolamento termoindurente e termoplastico. Questi standard definiscono la temperatura nominale, la tensione e i test specifici, tra cui invecchiamento in forno, piegatura del mandrino e test di schiacciamento, che i cavi devono superare prima di essere elencati.
• ICEA S-93-639 / NEMA WC74 — Copre cavi di alimentazione schermati da 5 kV a 46 kV e include protocolli di test di invecchiamento termico progettati per convalidare la durata di servizio prevista compresa tra 30 e 40 anni in condizioni nominali.
• SAE J1128 e J1291 — Standard sui cavi automobilistici che specificano le classi di temperatura e le prestazioni di invecchiamento termico per le applicazioni di cablaggio.
• MIL-DTL-27500 — Specifiche militari per i cablaggi aerospaziali, che impongono test di durata accelerati, resistenza all'abrasione e resistenza termica che si traducono in aspettative di servizio degli aeromobili di 20-30 anni.

Il rispetto di questi standard richiede non solo i materiali giusti ma anche processi di produzione costantemente controllati. Un sistema di estrusione di fili e cavi con integrazione del controllo statistico del processo (SPC), che registra continuamente i parametri chiave del processo e attiva avvisi quando escono dai limiti di controllo, offre ai produttori la documentazione necessaria per dimostrare la conformità agli standard e sostenere le dichiarazioni sulla durata di servizio.

Quando sostituire il cavo anziché ripararlo

La decisione tra la riparazione e la sostituzione completa è una delle questioni più importanti dal punto di vista economico nella gestione delle risorse via cavo. Diversi fattori sostengono chiaramente la sostituzione completa rispetto alla riparazione localizzata:

• Quando il guasto dell'isolamento è distribuito e non localizzato — Se il test della resistenza di isolamento rivela un graduale declino complessivo anziché un singolo punto di guasto, l’intero cavo è invecchiato in modo uniforme. In questo caso, eliminare un difetto risolve un punto debole lasciando dozzine di altri allo stesso rischio. La sostituzione completa è l’unica scelta razionale.
• Quando il cavo ha superato la durata prevista — Un cavo installato nel 1975 ha fornito 50 anni di servizio. Anche se oggi sembra funzionale, funziona con il tempo prestato. Il costo di un guasto non pianificato (fermi di produzione, rischio di incendio, danni alle apparecchiature) supera in genere di gran lunga il costo di sostituzione pianificato.
• Quando i requisiti dell'applicazione sono cambiati — Tensioni più elevate, carichi maggiori o cambiamenti nelle condizioni ambientali (nuovi prodotti chimici in uno stabilimento, nuovo percorso HVAC, esposizione esterna prolungata) possono significare che le specifiche del cavo esistente non sono più adeguate, indipendentemente dalle sue condizioni fisiche.
• Quando i costi di accesso sono alti — Nei cavi sotterranei o incassati in cui sono necessari scavi o aperture strutturali per accedere al cavo, la sostituzione durante una finestra di manutenzione già aperta è quasi sempre più conveniente rispetto a una futura riparazione dopo un guasto.

Al contrario, la riparazione è appropriata quando il danno è chiaramente localizzato: una singola scheggiatura meccanica, un guasto alla terminazione, un punto danneggiato da roditori su un cavo altrimenti sano con durata di servizio rimanente e resistenza di isolamento ben entro le specifiche. Una riparazione eseguita correttamente con materiali di giunzione termoretraibili o termoretraibili, installati correttamente, può ripristinare la vita utile completa del circuito a quel punto senza compromettere il cavo circostante.

Domande frequenti sulla durata del filo

Il filo inutilizzato invecchia ancora?

SÌ. L'isolamento polimerico subisce una degradazione chimica indipendentemente dal flusso di corrente elettrica. L'esposizione ai raggi UV, il calore e l'ossidazione procedono indipendentemente dal carico elettrico. I cavi conservati in condizioni difficili (calore elevato, esposizione ai raggi UV o contatto con sostanze chimiche reattive) possono degradarsi in modo significativo durante lo stoccaggio. Il filo conservato al chiuso in condizioni fresche, buie e asciutte manterrà le sue proprietà per molti anni.

In che modo l'acqua influisce sulla durata dei cavi sotterranei?

L'acqua è il principale meccanismo di invecchiamento per i cavi di media tensione interrati direttamente e installati in condotto con isolamento XLPE. L’albero dell’acqua – un fenomeno in cui le molecole d’acqua sottoposte a stress da tensione CA formano canali dendritici microscopici attraverso l’isolamento – riduce gradualmente la rigidità dielettrica. I cavi installati in ambienti umidi senza XLPE tree-retardant (TR-XLPE) possono guastarsi in soli 15-20 anni , rispetto a 30-40 anni per gli equivalenti TR-XLPE. Per l'interramento diretto in aree con falda freatica nota, la specifica dell'isolamento TR-XLPE è la raccomandazione ingegneristica standard.

Esiste un modo per testare la durata del cavo senza rimuoverlo dal servizio?

Diversi metodi di prova non distruttivi consentono la valutazione in situ. La misurazione della resistenza di isolamento (test con megaohmmetro) fornisce un'istantanea delle attuali condizioni di isolamento. I test del rapporto di assorbimento dielettrico (DAR) e dell'indice di polarizzazione (PI) forniscono informazioni aggiuntive sul contenuto di umidità e sulla qualità dell'isolamento. Per i cavi di media tensione, i test di scarica parziale a frequenza molto bassa (VLF) possono identificare un degrado avanzato senza sollecitare il cavo fino al cedimento. Questi metodi non sono in grado di prevedere con precisione la vita utile residua, ma forniscono informazioni basate sul rischio per guidare le decisioni di manutenzione.

Il calibro del filo influisce sulla durata della vita?

Indirettamente sì. Un conduttore dimensionato correttamente per il carico che trasporta funziona a temperature più basse, prolungando la durata dell'isolamento. Un conduttore sottodimensionato, che trasporta corrente al di sopra della sua capacità nominale, diventa più caldo, accelerando l’invecchiamento dell’isolamento alla velocità descritta dalla relazione di Arrhenius. Far funzionare costantemente un conduttore al 110% della sua corrente nominale può ridurre la durata dell'isolamento dal 30 al 50% rispetto ad un'operazione adeguatamente dimensionata.

In che modo la qualità di un estrusore per fili e cavi influisce sul cliente finale?

Il cliente finale che acquista il cavo finito raramente ha visibilità sulle apparecchiature di produzione utilizzate per realizzarlo. Tuttavia, il cavo prodotto su un estrusore per filo e cavo ad alta precisione con monitoraggio della qualità in linea mostrerà uno spessore della parete isolante più uniforme, meno difetti interni e proprietà del composto più uniformi rispetto al cavo prodotto su apparecchiature di precisione inferiore. Specificare cavi provenienti da produttori con sistemi di gestione della qualità verificabili (certificazione ISO 9001, elenco UL, test indipendenti di terze parti) fornisce una garanzia significativa che il cavo è stato prodotto con apparecchiature e processi in grado di garantire la durata di servizio nominale.
