Guida al fish tape: cos'è e come utilizzarlo per il cablaggio

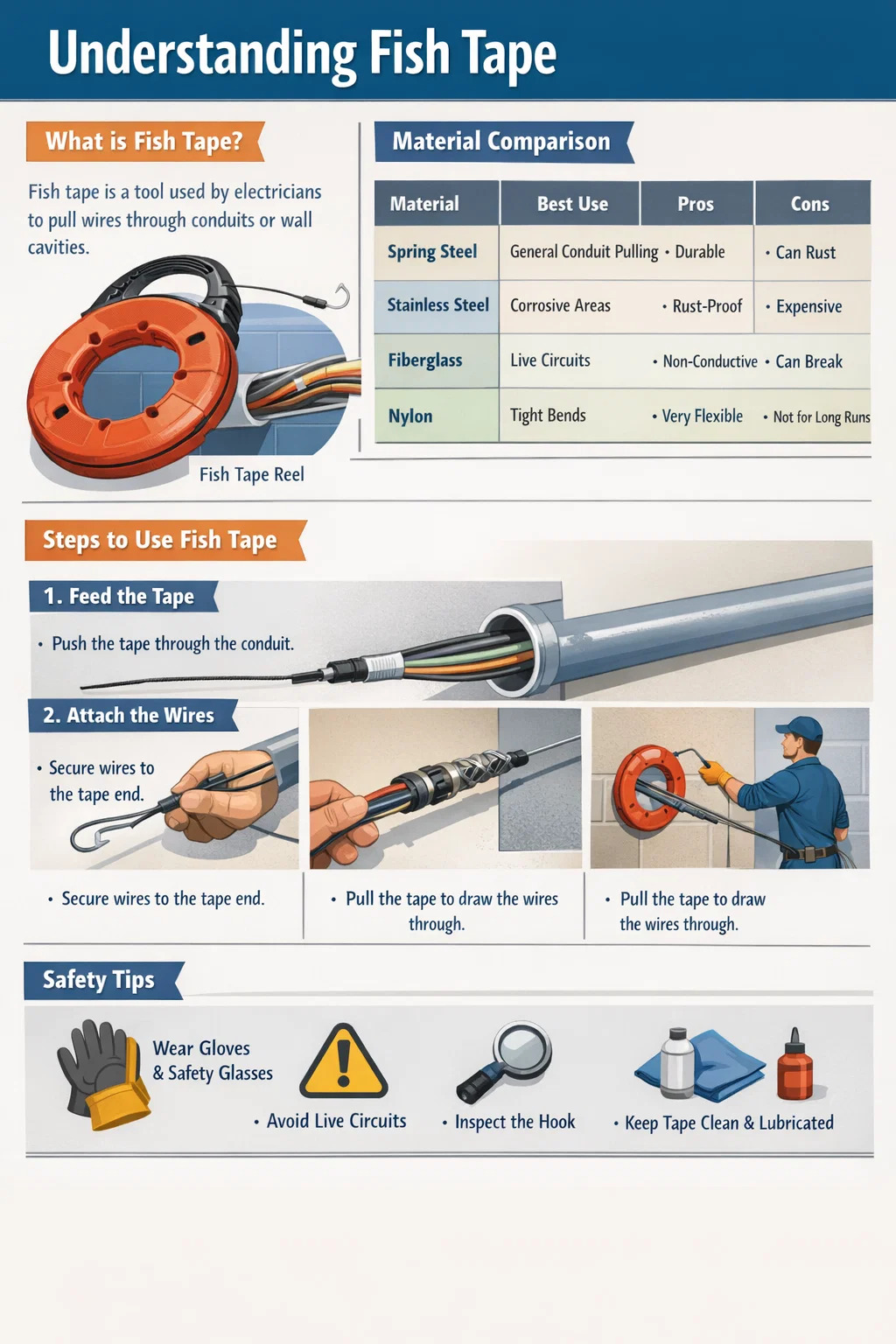

Risposta diretta: cos'è il nastro adesivo e il suo utilizzo principale?

Il nastro di pesce è un strumento rigido, flessibile e lungo utilizzato dagli elettricisti per tirare i cavi attraverso aperture strette, condotti o cavità nelle pareti. Solitamente è costituito da un filo piatto in acciaio per molle, acciaio inossidabile o fibra di vetro, alloggiato all'interno di una bobina di plastica ad alto impatto. Lo scopo principale è "pescare" un percorso attraverso un'area ostruita in modo che i conduttori elettrici, spesso quei fili di alta qualità prodotti da un estrusore di fili e cavi —possono essere tirati indietro attraverso il passaggio senza danneggiare il loro isolamento.

Componenti e varietà di materiali

Comprendere la composizione del tuo nastro adesivo è essenziale per selezionare lo strumento giusto per il lavoro. Non tutti i nastri sono adatti a ogni ambiente, soprattutto quando si ha a che fare con circuiti sotto tensione o condutture lunghe e tortuose.

Confronto dei materiali Fish Tape e dei loro vantaggi operativi.
Tipo materiale	Miglior caso d'uso	Pro	Contro
Acciaio per molle	Tiraggio generale del condotto	Molto resistente; abbastanza rigido per lunghe tirature.	Conduttivo; potenziali problemi di ruggine.
Acciaio inossidabile	Ambienti corrosivi	A prova di ruggine; resistenza alla trazione molto elevata.	Opzione più costosa.
Fibra di vetro	Circuiti sotto tensione/Pareti finite	Non conduttivo; leggero e flessibile.	Può spezzarsi se piegato troppo bruscamente.
Nylon	Condutture brevi e complesse	Estremamente flessibile; non danneggerà i tubi di plastica.	Troppo morbido per distanze molto lunghe.

Guida passo passo per utilizzare correttamente il nastro adesivo

L'uso efficace del nastro adesivo è un lavoro svolto da due persone che richiede coordinamento. Una persona "alimenta" il filo mentre l'altra persona "tira" il nastro. Ciò garantisce che la guaina esterna del cavo, accuratamente formata da a estrusore di fili e cavi allo spessore preciso: rimane intatto e funzionale.

Passaggio 1: alimentazione del nastro

Srotolare il nastro adesivo dalla bobina e spingere l'estremità con il gancio nel condotto o nella cavità della parete. Usa tratti brevi e decisi. Se incontri un ostacolo, tira leggermente indietro e ruota il nastro mentre spingi di nuovo. L'obiettivo è far emergere il gancio nella scatola di giunzione target o nel punto di uscita.

Passaggio 2: collegamento dei cavi

Una volta che il gancio è visibile all'altra estremità, è il momento di collegare i fili. Non fare semplicemente un nodo; i nodi sono voluminosi e si impigliano. Spogliarsi Da 3 a 5 pollici di isolamento dai cavi. Fai passare il rame nudo attraverso l'occhiello del nastro da pesca e attorciglialo su se stesso. Avvolgi saldamente l'intera connessione con nastro isolante di alta qualità per creare un profilo liscio e affusolato.

Passaggio 3: il processo di pull-back

La persona all'estremità della bobina inizia a riavvolgere il nastro. La persona all'estremità del filo deve "inserire" i fili nel condotto, assicurandosi che non si aggroviglino. Per corse lunghe con più curve, applicare lubrificante per tirare il filo ai fili per ridurre l'attrito. Ciò impedisce una tensione eccessiva che potrebbe allungare o deformare il filo, che è stato prodotto secondo tolleranze rigorose da a estrusore di fili e cavi .

Suggerimenti critici per la manutenzione e la sicurezza

Il nastro di pesce è un rugged tool, but improper care can lead to accidents or tool failure. Steel tapes are excellent conductors of electricity; never use them near energized circuits or inside panels that have not been fully de-energized.

Indossalo sempre occhiali di sicurezza e guanti pesanti. Il nastro di pesce può "saltare" fuori dal mulinello con una forza significativa e i bordi di acciaio possono essere taglienti.
Ispezionare regolarmente il gancio. Se il gancio d'acciaio mostra segni di rottura o di fatica, taglialo e piegane uno nuovo utilizzando un cannello a propano per ammorbidire prima il metallo.
Mantenere il nastro pulito. Rimuovere lo sporco e il lubrificante in eccesso dopo ogni utilizzo prima di riavvolgerlo nel mulinello per evitare inceppamenti.
Per i nastri in fibra di vetro, evitare curve strette di 90 gradi che possono causare la scheggiatura delle fibre interne, rovinando l'integrità strutturale del nastro.

Tecniche Avanzate: Utilizzo dei Calzini e dei Leader

Quando si tira un grosso fascio di fili, il semplice metodo "twist and tape" potrebbe fallire in condizioni di alta tensione. I professionisti usano a presa per tirare il filo (noto anche come "calzino da tirare"). Questo dispositivo a rete si stringe attorno al fascio di cavi all'aumentare della tensione, distribuendo la forza in modo uniforme attraverso le guaine dei cavi. Ciò è particolarmente importante per i cavi dati ad alte prestazioni, dove la geometria interna impostata dal estrusore di fili e cavi deve essere preservato per l'integrità del segnale.

Se si lavora in una canalina già affollata di cavi esistenti, utilizzare a leader flessibile . Un leader è un piccolo cavo d'acciaio a più fili collegato all'estremità della fettuccia che può aggirare gli ostacoli e i cavi esistenti molto più facilmente di un gancio rigido standard.

Conclusione: perché è importante lo strumento giusto

Un'installazione elettrica di successo si basa sulla sinergia tra strumenti e materiali di qualità. Utilizzando correttamente il nastro adesivo, ti assicuri che i prodotti di alta qualità realizzati da a estrusore di fili e cavi siano installati senza intaccature, strappi o danni interni. Che tu sia un proprietario di casa fai-da-te o un elettricista professionista, padroneggiare il nastro adesivo ti farà risparmiare ore di frustrazione e garantirà un sistema elettrico più sicuro e affidabile.
