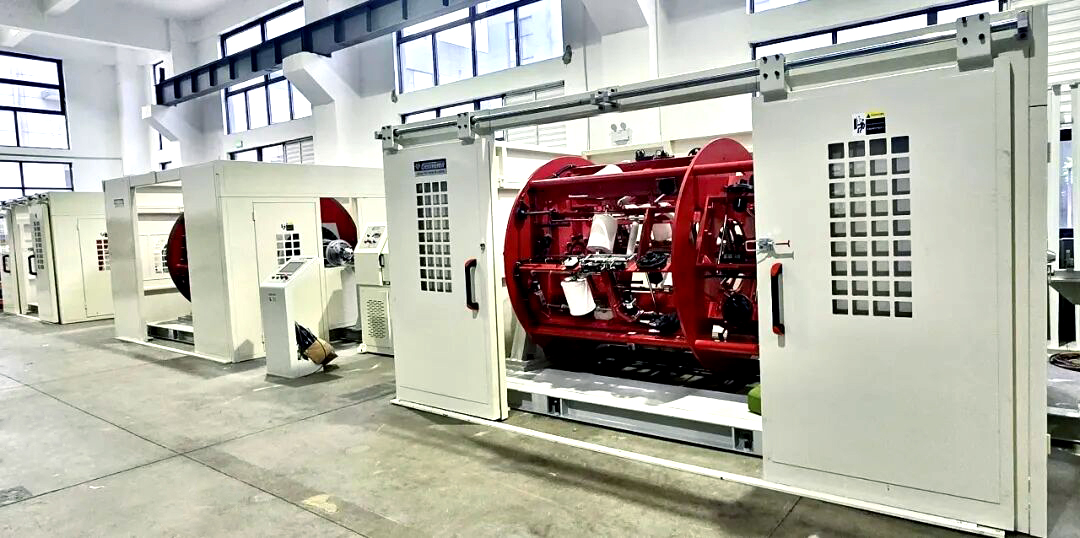

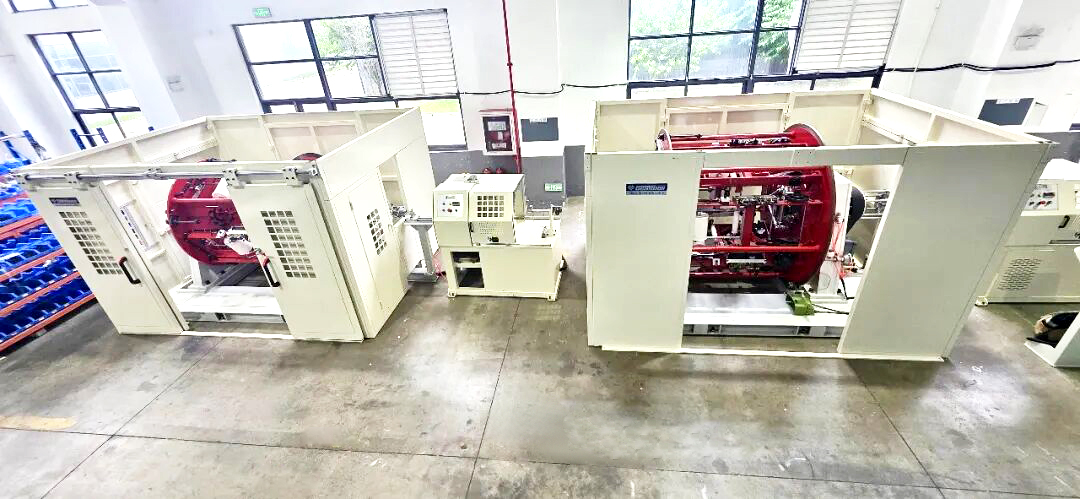

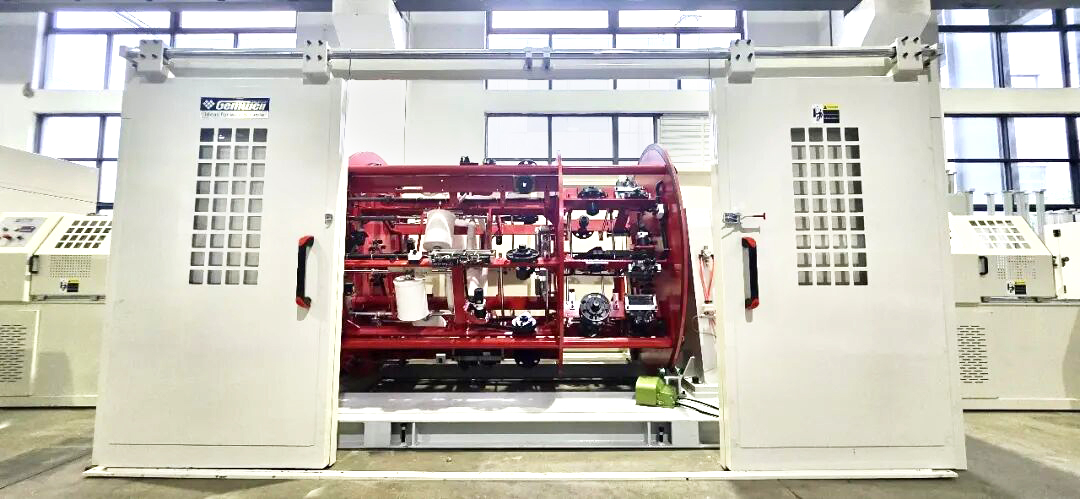

Macchina per cordatura e cablaggio planetaria ad alimentazione parallela ad alta velocità

Per soddisfare i requisiti di trasmissione dati ad alta velocità dei data center, interconnessioni di server AI ad alta velocità, 5G e applicazioni per big data, abbiamo sviluppato una macchina specializzata per la cordatura planetaria a coppie parallele ad alta velocità AI. Questa macchina è progettata per intrecciare più coppie di cavi di segnale piatti (come i tipi QSFP e SFP). È dotato di un meccanismo a cono/navetta di cordatura appositamente progettato che impedisce ai cavi piatti di torcersi o capovolgersi durante il processo di cordatura, garantendo così la durata e prevenendo guasti per fatica negli ambienti di cablaggio dei data center ad alta densità. Offriamo personalizzazione personalizzata per soddisfare le diverse esigenze dei clienti; per quanto riguarda l'hardware, i clienti possono scegliere tra vari modelli di macchine e marchi di componenti principali, mentre i sistemi di controllo elettrico sono disponibili in opzioni che vanno dalle configurazioni economiche a quelle avanzate. Poiché il prezzo della macchina varia in modo significativo in base alla configurazione complessiva, il costo finale è determinato principalmente dal livello di specifica del prodotto scelto dal cliente. Inoltre, trattandosi di un prodotto non standard, realizzato su misura in piccoli lotti, il ciclo di progettazione, fabbricazione, installazione e messa in servizio è relativamente lungo; i clienti dovrebbero concedere tempi di consegna sufficienti per garantire una consegna tempestiva.

CAVO AI AD ALTA VELOCITÀ CAVO COPPIA PARALLELO TIPO DI PAYOFF ATTIVO LINEA DI TRACCIATURA PLANETARIA

Caratteristiche del prodotto

Per soddisfare i rigorosi requisiti di integrità del segnale delle interconnessioni ad alta velocità 112G/224G PAM4 all'interno di cluster e data center di calcolo AI, i produttori di cavi DAC ad alta velocità (come QSFP-DD e OSFP) devono affrontare sfide tecniche significative, tra cui fluttuazioni di impedenza, perdita di ritorno e affaticamento meccanico causato da layout di cablaggio densi. Questa macchina specializzata per la produzione di massa, progettata per il cablaggio ad alta velocità di cavi a coppie parallele, affronta questi punti critici della trasmissione ad alta frequenza. I suoi vantaggi principali risiedono in tre aree chiave:

1. Controllo della tensione dinamica che garantisce prestazioni elettriche costanti: il sistema utilizza unità di erogazione servoassistite di precisione per mantenere una tensione dinamica costante su più coppie di fili paralleli durante il cablaggio ad alta velocità. Riducendo al minimo le fluttuazioni di tensione, il sistema previene efficacemente la microscopica deformazione a trazione dello strato isolante, garantendo che l'impedenza caratteristica e l'inclinazione del cavo finito aderiscano rigorosamente agli standard di trasmissione ad alta frequenza.

2. Navetta di cordatura conica specializzata che elimina il "ribaltamento dei bordi" nelle coppie piatte: per affrontare la tendenza delle coppie di fili piatti (Twinax) a torcersi o disallinearsi (capovolgersi) durante la cordatura, la macchina è dotata di una navetta di cordatura conica appositamente progettata. Questo componente fornisce una guida progressiva alle coppie di fili prima del punto di cordatura, bloccandone la posizione per evitarne il ribaltamento; ciò garantisce una distribuzione uniforme delle sollecitazioni lungo il profilo del cavo ed elimina le concentrazioni di sollecitazioni fisiche causate dalla deformazione dei bordi.

3. Eliminazione dello stress strutturale interno durante il cablaggio: questo processo migliora la resistenza del cavo finito alla flessione e ai guasti da fatica, fondamentali per gli ambienti di instradamento confinati e ad alta densità presenti nei data center, estendendo così in modo significativo la durata della struttura fisica durante il funzionamento a lungo termine.
