Un'esplorazione degli aspetti tecnici chiave nell'industria dei cavi per robot umanoidi

Il cablaggio del robot umanoide è una raccolta di fili e cavi elettrici che collegano i vari componenti del robot, svolgendo funzioni critiche di trasmissione di potenza, controllo dei segnali e comunicazione di dati, ed è noto come "vasi sanguigni" e "sistema nervoso" del robot umanoide.

Nel complesso, i requisiti prestazionali per i cablaggi dei robot umanoidi sono superiori a quelli dei robot industriali e leggermente inferiori a quelli degli standard di livello automobilistico.

Tra questi, i requisiti di resistenza alle vibrazioni sono 10 volte quelli dei robot industriali e 1/4 degli standard di livello automobilistico; i requisiti di prestazione di impermeabilità sono leggermente superiori a quelli dei robot industriali e leggermente inferiori a quelli degli standard di livello automobilistico; i requisiti del test in nebbia salina sono leggermente inferiori rispetto agli standard di livello automobilistico; e i requisiti di resistenza al calore sono gli stessi degli standard di livello automobilistico.

Inoltre, i requisiti in termini di design leggero, resistenza alla corrosione, prestazioni di schermatura, resistenza alla flessione, quantità di cablaggio richiesta e specifiche dei connettori sono tutti più elevati rispetto a quelli dei robot industriali.

Un cablaggio per robot umanoide si riferisce all'assemblaggio di fili e cavi che collegano i vari componenti di un robot. Trasmettendo potenza, segnali e dati, questi cablaggi consentono al robot di funzionare correttamente. In genere, il cablaggio di un robot umanoide è costituito da conduttori, materiali isolanti, strati protettivi e connettori. Essendo un componente critico che collega le varie parti elettriche del robot, il cablaggio svolge funzioni vitali, tra cui la trasmissione di potenza, il controllo del segnale e la comunicazione dei dati, fungendo effettivamente da "vasi sanguigni" e "sistema nervoso" del robot.

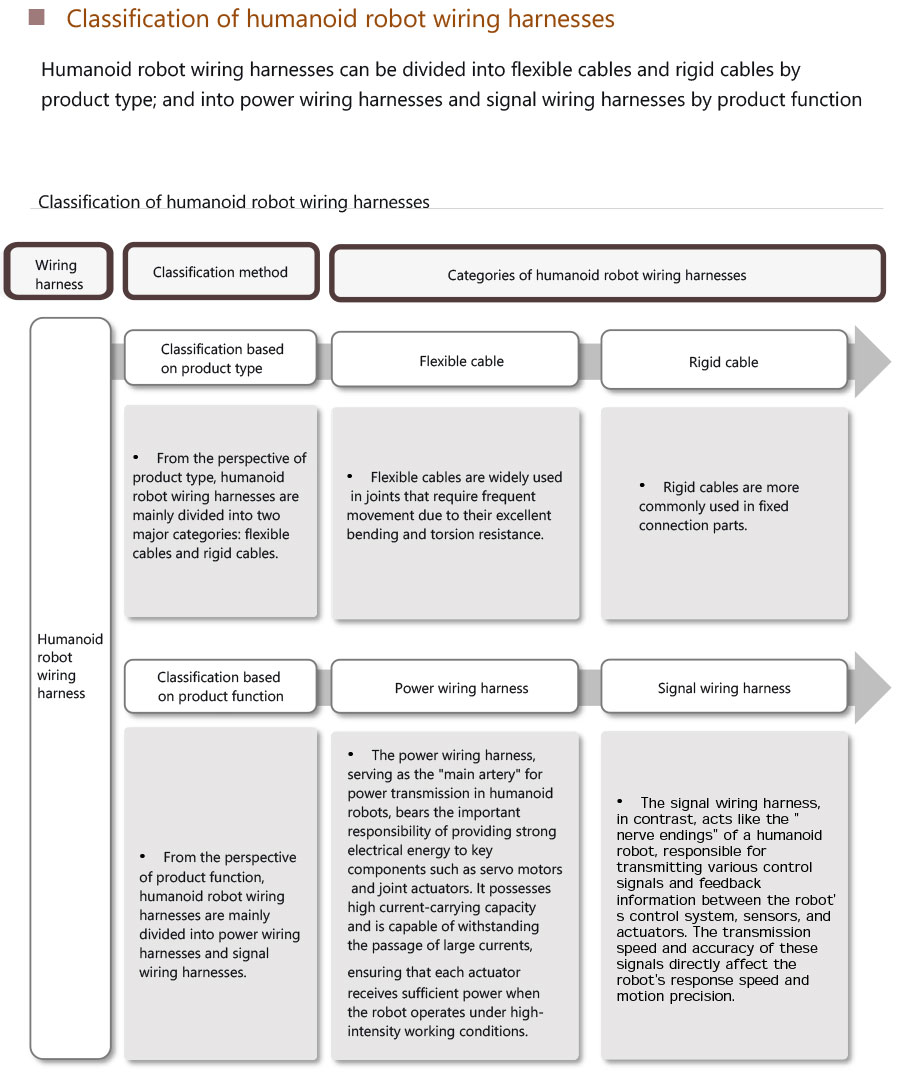

In base al tipo di prodotto, i cablaggi dei robot umanoidi possono essere classificati in cavi flessibili e cavi rigidi; in base alla funzione del prodotto, possono essere classificati in cablaggi di potenza e cablaggi di segnale.

Componenti di un cablaggio

1. Conduttori

• I conduttori sono generalmente realizzati in rame o alluminio, materiali noti per la loro eccellente conduttività elettrica. Maggiore è la sezione trasversale di un conduttore, maggiore è la sua capacità di trasmettere corrente elettrica.

• Inoltre, il materiale isolante che circonda i conduttori è di fondamentale importanza poiché impedisce dispersioni di corrente e cortocircuiti. I materiali isolanti comuni includono cloruro di polivinile (PVC), polietilene (PE) ed elastomeri termoplastici (TPE).

2. Strati protettivi

• Questi strati servono a proteggere i conduttori dai danni causati da fattori ambientali esterni, come abrasione meccanica, corrosione chimica e alte temperature. I materiali comuni utilizzati per gli strati protettivi includono cloruro di polivinile (PVC), poliuretano (PU) e silicone.

• I diversi materiali dello strato protettivo sono adatti a diversi ambienti operativi; ad esempio, in ambienti ad alta temperatura, uno strato protettivo in silicone offre una resistenza al calore superiore.

3. Connettori

• I connettori servono a collegare il cablaggio ai singoli componenti del robot. Tipicamente costruiti in metallo o plastica, sono caratterizzati da eccellente conduttività e durata. I tipi comuni di connettori includono connettori circolari, connettori rettangolari e connettori a spina.

• Diversi tipi di connettori sono adattati a specifiche applicazioni robotiche; ad esempio, i connettori circolari sono adatti per collegare i giunti del robot, mentre i connettori rettangolari vengono generalmente utilizzati per il collegamento al quadro di controllo del robot.
